ISG ठाडो बनाम ISW तेर्सो केन्द्रापसारक पम्पहरूको लागि विस्तृत गाइड

औद्योगिक तरल पदार्थ ढुवानीको क्षेत्रमा, ISG ठाडो केन्द्रापसारक पम्पहरू र ISW तेर्सो केन्द्रापसारक पम्पहरू तिनीहरूको अद्वितीय संरचनात्मक फाइदाहरू र सटीक परिदृश्य अनुकूलनताका कारण धेरै अनुप्रयोग परिदृश्यहरूको लागि मुख्यधारा विकल्पहरू भएका छन्। जे होस्, विशिष्ट कार्य परिस्थितिहरूको सामना गर्दा, सही मोडेल चयन हासिल गर्नु एक व्यावसायिक चुनौती हो। को इन्जिनियरिङ टोलीको रूपमाटेफिको, हामी राम्ररी जान्दछौं कि त्यहाँ कुनै बिल्कुल इष्टतम पम्प मोडेल छैन, केवल सबैभन्दा उपयुक्त समाधान। यस लेखले चार प्रमुख आयामहरूबाट ISG र ISW केन्द्रापसारक पम्पहरू बीचको व्यापक तुलना सञ्चालन गर्नेछ: संरचनात्मक डिजाइन, कार्यसम्पादन विशेषताहरू, लागू परिदृश्यहरू, र स्थापना र मर्मतसम्भार। यसले टेफिकोको मोडेल छनोटमा भएको व्यावहारिक अनुभवलाई पनि तपाईंलाई सूचित निर्णयहरू लिन मद्दत गर्नेछ।

सामग्रीको तालिका

1. संरचनात्मक डिजाइन

2. प्रदर्शन विशेषताहरू

3. लागू परिदृश्यहरू

4. स्थापना र मर्मतसम्भार

I. ISG ठाडो केन्द्रापसारक पम्पहरू र ISW तेर्सो केन्द्रापसारक पम्पहरू बीचको संरचनात्मक डिजाइन तुलना

ISG ठाडो केन्द्रापसारक पम्पहरू र ISW तेर्सो केन्द्रापसारक पम्पहरू बीचको मुख्य भिन्नता तिनीहरूको संरचनात्मक डिजाइनबाट सुरु हुन्छ। यसले सीधै तिनीहरूको ठाउँ व्यवसाय, स्थापना विधि र पाइपलाइन अनुकूलन तर्क निर्धारण गर्दछ, यसलाई मोडेल चयनको क्रममा विचार गर्न प्राथमिक कारक बनाउँछ।

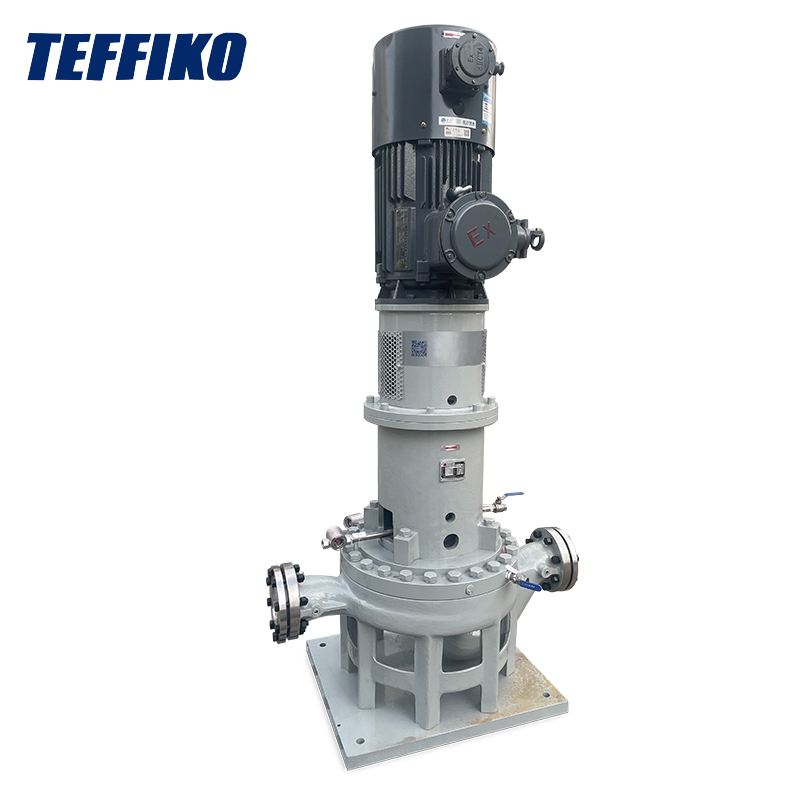

(I) ISG ठाडो केन्द्रापसारक पम्प: अन्तरिक्ष बचतको लागि ठाडो लेआउट

ISG ठाडो पम्पले एक एकीकृत ठाडो संरचना अपनाउछ, यसको पम्प शाफ्ट जमिनमा लम्ब हुन्छ। यो एक अपेक्षाकृत उच्च समग्र उचाइ छ तर सानो तल्ला क्षेत्र। यसको पानी इनलेट र आउटलेट लचिलो रूपमा डिजाइन गरिएको छ, पाइपलाइन प्रणालीमा अतिरिक्त आधारको आवश्यकता बिना प्रत्यक्ष एकीकरणलाई अनुमति दिँदै। यसले यसलाई विशेष गरी साँघुरो ठाउँ परिदृश्यहरूको लागि उपयुक्त बनाउँछ, जस्तै उच्च वृद्धि भवनहरूमा माध्यमिक पानी आपूर्ति उपकरण कोठाहरू वा कम्प्याक्ट उत्पादन लाइनहरू।

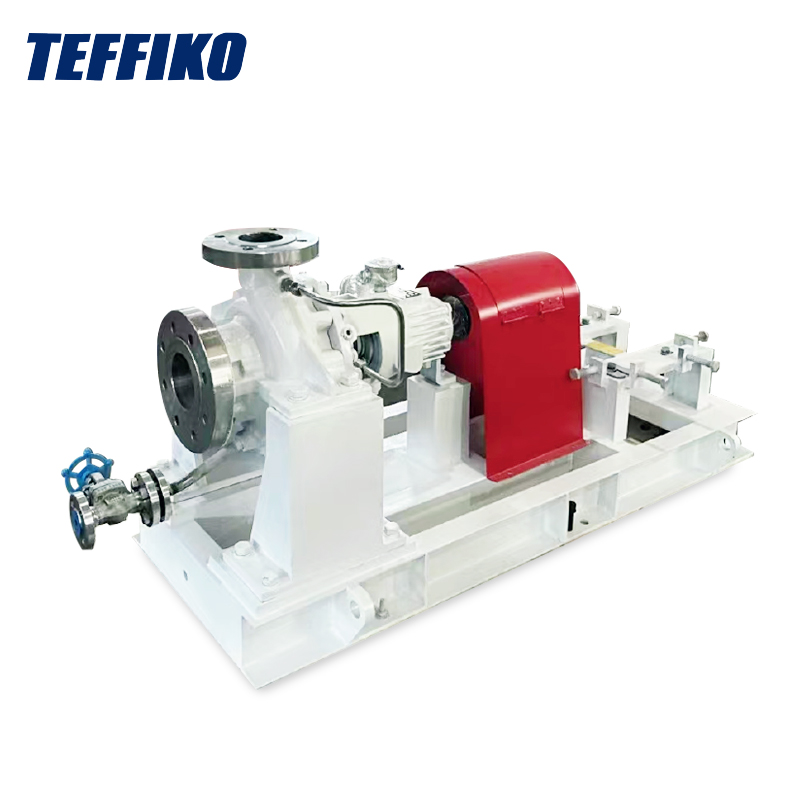

(II) ISW तेर्सो केन्द्रापसारक पम्प: उच्च स्थिरताको लागि तेर्सो लेआउट

ISW तेर्सो पम्पले एउटा संरचना समावेश गर्दछ जहाँ मोटर र पम्प बडी तेर्सो रूपमा समाक्षीय हुन्छन्, पम्प शाफ्ट जमिनसँग समानान्तर हुन्छ र आधार मार्फत फिक्सेसन आवश्यक हुन्छ। यसको इनलेट र आउटलेट एउटै तेर्सो रेखामा अवस्थित छन्, तेर्सो पाइपलाइनहरूसँग सीधा जडानको सुविधा र प्रतिरोध हानि कम गर्दै। यो संरचनामा गुरुत्वाकर्षणको कम केन्द्र छ र यसले स्थिर सञ्चालन सुनिश्चित गर्दछ, यसलाई पर्याप्त जमिन स्पेस, जस्तै ठूला कार्यशालाहरू वा नगरपालिकाको पानी प्लान्टहरू, जहाँ मर्मतसम्भार कार्यहरू सुविधाजनक छन्, परिदृश्यहरूको लागि उपयुक्त बनाउँदछ।

II। प्रदर्शन विशेषताहरू तुलना: ऊर्जा खपत, हेड, र cavitation प्रतिरोध

संरचनात्मक भिन्नताहरू बाहेक, दुई बीचको कार्यसम्पादन भिन्नताहरूले प्रत्यक्ष रूपमा परिचालन दक्षता र लागू कार्य अवस्थाहरूमा प्रभाव पार्छ। यो विशेष गरी ऊर्जा खपत, टाउको दायरा, र cavitation प्रतिरोध सम्बन्धी तिनीहरूको अनुकूलन क्षमतामा स्पष्ट छ।

(I) ऊर्जा खपत र दक्षता

हाइड्रोलिक दक्षताको सन्दर्भमा, दुवै ISG र ISW केन्द्रापसारक पम्पहरूले उन्नत हाइड्रोलिक मोडेल डिजाइनहरू अपनाउछन्। इम्पेलर प्रवाह च्यानललाई अनुकूलन गरेपछि, मूल्याङ्कन गरिएको कार्य अवस्था अन्तर्गत तिनीहरूको दक्षताहरू अपेक्षाकृत नजिक छन्, सामान्यतया 75% देखि 85% सम्म। यद्यपि, चर-लोड सञ्चालन परिदृश्यहरूमा भिन्नताहरू देखा पर्छन्:

• ISW तेर्सो केन्द्रापसारक पम्पमा हल्का पम्प बडी फ्लो च्यानल हुन्छ, जसले मूल्याङ्कन गरिएको प्रवाहभन्दा बाहिर काम गर्दा दक्षता कम हुन्छ। यो ठूलो प्रवाह उतार-चढ़ाव संग परिदृश्य को लागी अधिक उपयुक्त छ।
• ISG ठाडो केन्द्रापसारक पम्पले मूल्याङ्कन गरिएको प्रवाह अन्तर्गत स्थिर दक्षता कायम राख्छ तर प्रवाहमा उतारचढाव हुँदा छिटो दक्षता क्षीणता अनुभव गर्दछ। यो स्थिर प्रवाह आवश्यकताहरु संग परिदृश्यहरु को लागी अधिक उपयुक्त छ।

ऊर्जा खपतको सन्दर्भमा:

• ISG पम्पले कम-प्रवाह, उच्च-हेड काम गर्ने अवस्थाहरूमा कम ऊर्जा खपत गर्छ।
• ISW पम्पले उच्च-प्रवाह, कम-हेड अनुप्रयोगहरूमा राम्रो ऊर्जा दक्षता प्रदान गर्दछ।

(II) हेड दायरा

• ISG ठाडो केन्द्रापसारक पम्पको हेड दायरा सामान्यतया 5m-125m हुन्छ, यसले "उच्च-हेड, कम-प्रवाह" यातायात आवश्यकताहरू पूरा गर्न अझ कुशल बनाउँछ। यसको ठाडो-संरचित पम्प शाफ्टले अधिक समान रूपमा बल दिन्छ; उच्च टाउकोमा सञ्चालन गर्दा, इम्पेलरको केन्द्रापसारक बल प्रसारण अधिक स्थिर हुन्छ, र अत्यधिक दबाबको कारण शाफ्ट विचलन कम हुने सम्भावना हुन्छ। त्यसकारण, यो प्रायः परिदृश्यहरूमा प्रयोग गरिन्छ जस्तै उच्च-वृद्धि भवन पानी आपूर्ति र बोयलर फिड पानी।
• ISW तेर्सो केन्द्रापसारक पम्पको हेड दायराले "मध्यम-निम्न हेड, उच्च प्रवाह" मा अधिक फोकस गर्छ, सामान्यतया 3m-80m सम्म। यसको तेर्सो संरचनाले ठूलो-प्रवाह मिडियाको स्थिर यातायातमा राम्रोसँग अनुकूलन गर्न सक्छ र उच्च टाउकोको कारणले अत्यधिक अक्षीय बलबाट बच्न सक्छ। यो कम टाउको आवश्यकताहरू तर उच्च प्रवाह मागहरू, जस्तै नगरपालिका पाइप नेटवर्क पानी प्रसारण, औद्योगिक परिसंचरण पानी, र कृषि सिंचाई जस्ता परिदृश्यहरूको लागि उपयुक्त छ।

(III) cavitation प्रतिरोध: ISW सँग किनारा छ

ISW तेर्सो पम्पको नेट पोजिटिभ सक्शन हेड (NPSH) सामान्यतया 0.5m-1.5m ISG पम्पको भन्दा कम हुन्छ। यसको सक्शन पोर्ट डिजाइन अधिक अप्टिमाइज गरिएको छ, यसले सजिलै वाष्पीकृत मिडिया वा उच्च सक्शन प्रतिरोध अन्तर्गत ढुवानी गर्दा cavitation को कम प्रवण बनाउँछ। ISG ठाडो पम्प, अर्कोतर्फ, राम्रो सक्शन अवस्था र छोटो पाइपलाइनहरूको साथ अवसरहरूको लागि अधिक उपयुक्त छ।

III। लागू परिदृश्य तुलना: माग मिल्दो कुञ्जी हो

(I) ISG ठाडो केन्द्रापसारक पम्प: संकीर्ण-स्थान र उच्च-हेड परिदृश्यहरूको लागि पहिलो विकल्प

• अग्लो भवनहरूमा माध्यमिक पानी आपूर्ति: अग्लो ठाउँका बासिन्दाहरूलाई तुलनात्मक रूपमा उच्च पानीको चाप चाहिन्छ, र उपकरण कोठाहरू सामान्यतया छतमा वा साँघुरो ठाउँको तहखानेमा अवस्थित हुन्छन्। ISG ठाडो केन्द्रापसारक पम्पले सानो तल्ला क्षेत्र र उच्च टाउकोको फाइदाहरूको साथ यस परिदृश्यलाई पूर्ण रूपमा फिट गर्दछ।
• साना औद्योगिक उपकरणहरू समर्थन गर्दै: जस्तै सीएनसी मेसिन उपकरणहरूको लागि कूलिंग प्रणाली र साना बॉयलरहरूको लागि फिड पानी प्रणाली। यी परिदृश्यहरूमा स्थिर प्रवाहको माग र सीमित स्थापना ठाउँ छ, र ISG पम्पलाई ठाउँ बचत गर्न पाइपलाइनमा एकीकृत गर्न सकिन्छ।
• व्यापारिक परिसरमा पानीको परिसंचरण: होटलहरूमा केन्द्रीय वातानुकूलकहरू र किनमेल मल्लहरूमा आगो पानी आपूर्ति प्रणालीहरूको लागि चिसो पानी परिसंचरण सहित। ISG पम्पको ठाडो संरचनाले इनडोर लेआउटलाई असर नगरी छतमा वा कुनामा पाइपलाइनहरूसँग जडान गर्न सुविधा दिन्छ।

(II) ISW तेर्सो केन्द्रापसारक पम्प: ठूलो-स्पेस र उच्च-प्रवाह परिदृश्यहरूको लागि मुख्य विकल्प

• नगरपालिकाको पानी प्रशोधन: ढल प्रशोधन प्लान्टहरूमा पुन: दावी गरिएको पानी पुन: प्रयोग र वाटरवर्कहरूमा पाइप नेटवर्क प्रसारण सहित। यी परिदृश्यहरूमा ठूलो प्रवाहको माग र पर्याप्त जमिन ठाउँ छ, र ISW पम्पको तेर्सो लेआउटले ब्याच स्थापना र केन्द्रीकृत मर्मतसम्भार सक्षम गर्दछ।
• ठूला-ठूला औद्योगिक उत्पादन: जस्तै रासायनिक उद्यमहरूमा कच्चा माल ढुवानी र मेटलर्जिकल प्लान्टहरूमा शीतल परिसंचरण पानी प्रणाली। यी परिदृश्यहरूमा ठूलो प्रवाह उतार-चढ़ावहरू छन् र cavitation प्रतिरोध आवश्यक छ, र ISW पम्पसँग यी आवश्यकताहरू पूरा गर्न राम्रो स्थिरता र अनुकूलन क्षमता छ।
• कृषि र नागरिक सिँचाइ: ठूला माछा पोखरीहरूमा खेतीयोग्य सिंचाई र पानी परिवर्तन सहित। यी परिदृश्यहरूमा कम टाउकोको माग छ तर ठूलो प्रवाहको माग छ, र कम ऊर्जा खपत र सजिलो मर्मतसम्भारको ISW पम्पको विशेषताहरूले दीर्घकालीन सञ्चालन लागत घटाउन सक्छ।

IV। स्थापना र रखरखाव तुलना

स्थापना कठिनाई र मर्मत लागत कारकहरू हुन् जुन दीर्घकालीन प्रयोगको समयमा बेवास्ता गर्न सकिँदैन। यस आयाममा दुई बीचको भिन्नताले पछिको चरणमा परिचालन दक्षतालाई सीधा असर गर्छ।

(I) स्थापना

• ISG ठाडो केन्द्रापसारक पम्पको लागि: स्थापनाको लागि कुनै छुट्टै आधार आवश्यक पर्दैन। यसले केवल पाइपलाइन फ्ल्यान्जमा पम्प बडी फ्ल्यान्ज जडान गर्न र विस्तार बोल्टको साथ पम्प खुट्टा फिक्स गर्न आवश्यक छ। एक व्यक्तिले आधा दिन भित्र उपकरणको एक टुक्राको स्थापना पूरा गर्न सक्छ, यो विशेष गरी अवस्थित साइटहरूको नवीकरण परियोजनाहरूको लागि उपयुक्त बनाउँछ। यद्यपि, यो ध्यान दिनुपर्छ कि यसको ठाडो संरचनामा स्थापना लम्बाइको लागि उच्च आवश्यकताहरू छन्। यदि पम्प शाफ्ट झुकाव 0.1mm/m नाघ्यो भने, यसले सजिलैसँग द्रुत असर लगाउने छ।
• ISW तेर्सो केन्द्रापसारक पम्पको लागि: आधार स्तर त्रुटि ०.२ मिमी/मि भन्दा बढी नहुने सुनिश्चित गर्न पहिले कंक्रीट आधार खन्याउन वा स्टिल कोष्ठक स्थापना गर्न आवश्यक छ। त्यसपछि आधारमा पम्प बडी फिक्स गर्नुहोस् र अन्तमा पाइपलाइन जडान गर्नुहोस्। स्थापना चक्र लगभग 1-2 दिन हो, यसलाई नयाँ निर्माण परियोजनाहरूको प्रारम्भिक योजनाको लागि थप उपयुक्त बनाउँदै। जे होस्, यसको तेर्सो लेआउटमा फाउन्डेसनको सपाटताको लागि उच्च त्रुटि सहिष्णुता छ, र थोरै जमिन बसोबासले उपकरणको सञ्चालनलाई सजिलै असर गर्दैन।

(II) मर्मतसम्भार

ISW तेर्सो केन्द्रापसारक पम्प मर्मतका लागि अधिक सुविधाजनक छ: मोटर र पम्प बडीको तेर्सो वितरणको कारण, विघटन गर्दा, यसले केवल युग्मन ढाल हटाउन र पम्प बडीबाट मोटरलाई अलग गर्न जडान बोल्टहरू खोल्न आवश्यक छ। इम्पेलर र सिल जस्ता कमजोर भागहरू प्रतिस्थापन गर्दा, पाइपलाइन सार्न आवश्यक छैन। मर्मत कर्मचारीहरूले जमिनमा काम गर्न सक्छन्, जुन अत्यधिक सुरक्षित छ। उदाहरणका लागि, जब सिल चुहावट हुन्छ, मर्मतका कर्मचारीहरूले उच्च आरोहण गर्न आवश्यक पर्दैन र 1-2 घण्टा भित्र प्रतिस्थापन पूरा गर्न सक्छन्।

ISG ठाडो केन्द्रापसारक पम्पको लागि, मोटर माथिल्लो भागमा रहेको हुनाले, मर्मतसम्भारको क्रममा, पहिले मोटरको तार र फिक्सिङ बोल्टहरू हटाउन आवश्यक छ, र पम्प बडीको आन्तरिक कम्पोनेन्टहरू पहुँच गर्न मोटरलाई उठाउनु पर्छ। यदि यो एक साँघुरो ठाउँ वा उच्च-वृद्धि उपकरण कोठामा स्थापना गरिएको छ भने, यो एक लामो मर्मत चक्र र उच्च लागतको परिणामस्वरूप, क्रेन वा लिफ्टिङ उपकरण प्रयोग गर्न आवश्यक छ। त्यसकारण, मर्मतसम्भार सुविधाका लागि उच्च आवश्यकताहरू (जस्तै अपरिचित पम्प स्टेशनहरू) को लागि ISW तेर्सो केन्द्रापसारक पम्प बढी सिफारिस गरिन्छ।

V. चयन सारांश: 3-चरण द्रुत निर्णय

• ठाउँ जाँच गर्नुहोस्: साँघुरो ठाउँहरूका लागि ISG ठाडो पम्प र पर्याप्त जमिन ठाउँको लागि ISW तेर्सो पम्प छनौट गर्नुहोस्।
• काम गर्ने अवस्थाहरू जाँच गर्नुहोस्: उच्च-हेड र कम-प्रवाह आवश्यकताहरूको लागि ISG पम्प, र मध्यम-निम्न टाउको र उच्च-प्रवाह आवश्यकताहरूको लागि ISW पम्प छनौट गर्नुहोस्।
• मर्मतसम्भार आवश्यकताहरू जाँच गर्नुहोस्: अपरेसन अपरेशन र सुविधाजनक मर्मतका लागि ISW पम्प छनौट गर्नुहोस्; लामो मर्मत अन्तराल र सीमित ठाउँको साथ परिदृश्यहरूको लागि ISG पम्प छनौट गर्नुहोस्।

निष्कर्ष

ISG ठाडो केन्द्रापसारक पम्पहरू र ISW तेर्सो केन्द्रापसारक पम्पहरू प्रत्येकका आ-आफ्नै फाइदाहरू छन्, र चयनको मूल कुरा "अनुकूलन" मा निहित छ—तपाईंको ठाउँ, काम गर्ने अवस्था र मर्मतसम्भार आवश्यकताहरूसँग मिलाएर। यदि तपाइँ अझै पनि तपाइँको विशेष कार्य अवस्थाको लागि इष्टतम पम्प मोडेल चयन गर्ने बारे अनिश्चित हुनुहुन्छ भने,टेफिकोको पेशेवर टोलीले निःशुल्क चयन परामर्श प्रदान गर्न सक्छ। हामीसँग समृद्ध अनुप्रयोग अनुभव छ र तपाइँको विशेष मापदण्डहरू (जस्तै प्रवाह दर, टाउको, मध्यम विशेषताहरू, स्थापना वातावरण, आदि) को आधारमा तपाइँको तरल प्रणालीको स्थिर र ऊर्जा-कुशल सञ्चालन सुनिश्चित गर्दै सबैभन्दा उपयुक्त र प्रभावकारी समाधान सिफारिस गर्न सक्छौं।
