क्रायोजेनिक सेन्ट्रीफ्यूगल पम्प एक विशेष तरल पदार्थ ढुवानी गर्ने उपकरण हो जुन अल्ट्रा-कम तापक्रम मिडिया ढुवानी गर्नको लागि विकसित गरिएको छ, लागू हुने मध्यम तापक्रम सामान्यतया -150 डिग्री सेल्सियस भन्दा कम हुन्छ। साधारण सेन्ट्रीफ्यूगल पम्पहरूको तुलनामा, यस उपकरणले विशेष क्रायोजेनिक सामग्रीहरू र सटीक सील संरचनाहरू अपनाउने, उत्कृष्ट थर्मल झटका प्रतिरोधी विशेषताहरू, तरल प्राकृतिक ग्यास (LNG), तरल अक्सिजन, तरल नाइट्रोजन र आर्द्रोजन हाइड्रोजन जस्ता कम-तापमान तरल ग्यासहरूको सुरक्षित र कुशल वितरण सक्षम पार्दै।
कार्य सिद्धान्त
क्रायोजेनिक सेन्ट्रीफ्यूगल पम्पको आधारभूत सञ्चालन सिद्धान्त परम्परागत केन्द्रापसारक पम्पको जस्तै हो: यसले केन्द्रापसारक बल उत्पन्न गर्न इम्पेलरको उच्च-गति रोटेशनमा निर्भर गर्दछ, कम-तापमान तरल माध्यमलाई गति दिन्छ, मेकानिकल उर्जालाई तरल पदार्थको डिलिवरीबाट अन्तिम गतिज ऊर्जामा रूपान्तरण गर्दछ र सुइट डिस्चार्ज प्राप्त गर्दछ। अन्त्य। तिनीहरू बीचको मुख्य भिन्नता यो हो कि क्रायोजेनिक सेन्ट्रीफ्यूगल पम्पहरूले तरल प्राकृतिक ग्यासको लागि -162°C देखि तरल हीलियमको लागि -269°C सम्मको सामाग्रीको गडबडी वा उपकरणको विफलता बिना अल्ट्रा-कम तापमान अवस्थाहरूमा स्थिर रूपमा अनुकूलन गर्न सक्छ।
1. विशेष क्रायोजेनिक सामग्री
पम्प बडी र इम्पेलर 304/316L स्टेनलेस स्टील, आल्मुनियम मिश्र धातु, र कांस्य जस्ता क्रायोजेनिक-प्रतिरोधी स्टीलहरूबाट बनेको छ, चिसो भंगुरता हटाउन कम-तापमान वातावरणमा पर्याप्त कठोरता प्रदान गर्दछ; पम्प शाफ्ट उच्च-शक्ति मिश्र धातु इस्पातबाट बनेको छ, जसले तापमान भिन्नता तनाव र उच्च-गति सञ्चालन भारहरू सामना गर्न सक्छ।
2. उच्च-अन्त सील प्रणाली
वाष्पशील कम-तापमान मिडियाको चुहावटलाई प्रभावकारी रूपमा रोक्न उपकरणको सुरक्षित सञ्चालनको कुञ्जी हो: भूलभुलैया सिलहरू सरल र टिकाउ हुन्छन्, दीर्घकालीन मर्मत-मुक्त सञ्चालन सक्षम पार्दै; मेकानिकल सिलहरू र ड्राई ग्यास सिलहरू प्रायः तरल प्राकृतिक ग्यास लोडिङ र अनलोडिङ परिदृश्यहरूमा प्रयोग गरिन्छ; सील गर्ने सामानहरू क्रायोजेनिक-प्रतिरोधी सामग्रीहरू जस्तै पोलिटेट्राफ्लोरोइथिलिन र लचिलो ग्रेफाइटबाट बनेका हुन्छन्, कम तापक्रममा क्र्याकिंग र विफलताबाट बच्न सामान्य रबर सिलहरू प्रतिस्थापन गर्दछ।
3. Anti-Cavitation अनुकूलित डिजाइन
कम-तापमान तरल ग्यासहरू अत्यन्त कम उम्लने बिन्दुहरू छन् र सञ्चालनको समयमा cavitation को प्रवण छन्। उपकरणले कम नेट पोजिटिभ सक्शन हेड (NPSH) संरचना अपनाउँछ, अगाडि इन्ड्युसर र डबल-सक्शन इम्पेलरले इनलेट मध्यम दबाव बढाउन, मूल कारणबाट मध्यम वाष्पीकरणलाई दबाउन, र cavitation क्षति कम गर्न।
4. थर्मल झटका प्रतिरोध संरक्षण डिजाइन

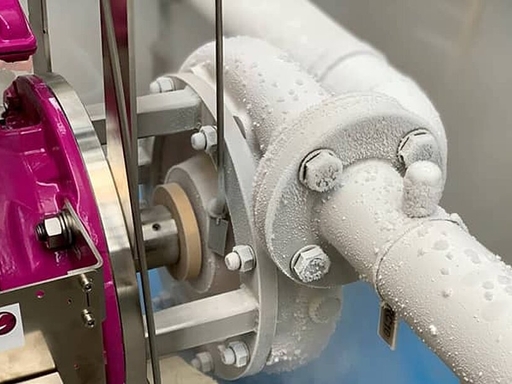

उपकरणहरू द्रुत रूपमा चिसो हुनबाट कडा रूपमा निषेध गरिएको छ र अचानक तापमान परिवर्तनको कारणले खोल क्र्याकिंगबाट बच्न मापदण्डहरू अनुसार बिस्तारै पूर्व-चिसो हुनुपर्छ; यसलाई ठाडो र तेर्सो संरचनामा विभाजन गरिएको छ। ठाडो ब्यारेल-प्रकार क्रायोजेनिक सेन्ट्रीफ्यूगल पम्पहरूमा राम्रो निकास प्रभाव र कम ताप प्रवाह हुन्छ, जसले तिनीहरूलाई तरल प्राकृतिक ग्यास उद्योगमा मुख्यधाराको विकल्प बनाउँछ।
क्रायोजेनिक सेन्ट्रीफ्यूगल पम्पहरू धेरै उच्च-अन्त औद्योगिक क्षेत्रहरूमा अपरिहार्य छन्, जसमध्ये तरल प्राकृतिक ग्यास (LNG) उद्योग हाल सबैभन्दा ठूलो माग बजार हो।
ट्याङ्की मध्यम स्थानान्तरण, जहाज लोडिङ र अनलोडिङ, र ट्याङ्की ट्रक भर्नका लागि LNG प्राप्त गर्ने स्टेशनहरूमा व्यापक रूपमा प्रयोग गरिन्छ; यो भारी सवारी साधन र जहाजहरु को लागी स्वच्छ ऊर्जा ईन्धन प्रदान गर्न प्राकृतिक ग्यास ईन्धन स्टेशनहरु संग सुसज्जित छ।
हावा पृथकीकरण उपकरणको मुख्य समर्थन घटकको रूपमा, यो तरल अक्सिजन, तरल नाइट्रोजन, र तरल आर्गन ढुवानी गर्न प्रयोग गरिन्छ, फलाम र इस्पात गलाउने सेवा, मेडिकल अक्सिजन आपूर्ति, अर्धचालक उत्पादन, साथै तरल कार्बन डाइअक्साइड कब्जा, भण्डारण र ढुवानी गर्न।
रकेट प्रोपेलेन्टहरू (तरल अक्सिजन, तरल हाइड्रोजन) को स्थानान्तरण र भर्न र एयरोस्पेस सटीक भागहरूको कम-तापमान परीक्षणहरूको लागि तरल नाइट्रोजन परिसंचरण वितरणको लागि जिम्मेवार।
तरल हाइड्रोजनको भण्डारण र ढुवानी र हाइड्रोजन रिफ्युलिङ स्टेसनहरूमा कन्भिइङ्ग परिदृश्यहरू, हाइड्रोजन ऊर्जा भण्डारण र नयाँ ऊर्जा समर्थन परियोजनाहरूका लागि मुख्य उपकरणको रूपमा सेवा गर्दै अनुकूलित।
LNG-संचालित जहाजहरूको लागि मुख्य इन्धन आपूर्ति पम्पको रूपमा, जहाजहरूको लागि स्वच्छ ऊर्जाको स्थिर आपूर्ति सुनिश्चित गर्दै।
| तुलना वस्तुहरू | क्रायोजेनिक केन्द्रापसारक पम्प | सकारात्मक विस्थापन क्रायोजेनिक पम्प |
|---|---|---|
| वितरण प्रवाह | ठूलो प्रवाह वितरण | साना र मध्यम प्रवाह वितरण |
| कामको दबाब | मध्यम दबाव | अति उच्च दबाव |
| सञ्चालन दक्षता | ठूलो प्रवाह अवस्था अन्तर्गत उच्च दक्षता | ठूलो प्रवाह सञ्चालन अन्तर्गत कम दक्षता |
| मर्मत कठिनाई | सरल संरचना र सजिलो मर्मत | धेरै आन्तरिक भागहरू र जटिल मर्मतसम्भार |
| लागू परिदृश्यहरू | LNG स्थानान्तरण, ठूलो ट्यांक वितरण | सानो प्रवाह र उच्च दबाव तरल हाइड्रोजन, तरल अक्सिजन वितरण |
प्रश्न: क्रायोजेनिक सेन्ट्रीफ्यूगल पम्पले सहन सक्ने न्यूनतम तापक्रम के हो?
A: परम्परागत मोडेलहरूको लागू हुने तापमान दायरा -150°C देखि -269°C हो, र विशेष LNG क्रायोजेनिक केन्द्रापसारक पम्पहरूको मूल्याङ्कन गरिएको तापमान प्रतिरोध -162°C सम्म पुग्न सक्छ।
प्रश्न: ठाडो र तेर्सो क्रायोजेनिक केन्द्रापसारक पम्पहरू बीच कसरी छनौट गर्ने?
A: ठाडो ब्यारेल-प्रकार क्रायोजेनिक सेन्ट्रीफ्यूगल पम्पहरूमा राम्रो निकास प्रभाव र बलियो थर्मल इन्सुलेशन प्रदर्शन हुन्छ, र ठूला स्तरको LNG वितरण परियोजनाहरूको लागि रुचाइन्छ; तेर्सो पम्पहरू संरचनामा कम्प्याक्ट हुन्छन् र प्रायः सानो कम-दबाव कम-तापमान वितरण परिदृश्यहरूको लागि प्रयोग गरिन्छ।
प्रश्न: क्रायोजेनिक केन्द्रापसारक पम्पहरूमा cavitation लाई कसरी प्रभावकारी रूपमा रोक्न सकिन्छ?
A: पर्याप्त इनलेट सक्शन प्रेशर सुनिश्चित गर्नुहोस्, मध्यम इन्ड्युसर स्थापना गर्नुहोस्, र प्रभावकारी रूपमा cavitation समस्याहरूबाट बच्न नियमित रूपमा इनलेट पाइपलाइन फिल्टर सफा गर्नुहोस्।
क्रायोजेनिक सेन्ट्रीफ्यूगल पम्पहरू कम-तापमान तरल ग्यासहरूको सुरक्षित डेलिभरीको लागि मुख्य उपकरणहरू हुन्, जसले तरल प्राकृतिक ग्यास, हाइड्रोजन ऊर्जा, र औद्योगिक ग्यासहरू जस्ता स्वच्छ ऊर्जा उद्योगहरूको स्थिर विकासलाई व्यापक रूपमा समर्थन गर्दछ। विश्वव्यापी स्वच्छ ऊर्जा मागको निरन्तर वृद्धिसँगै, क्रायोजेनिक सेन्ट्रीफ्यूगल पम्पहरूको बजार स्थिति र अनुप्रयोगको दायरा विस्तार हुँदै जानेछ।टेफिकोउत्कृष्ट क्रायोजेनिक फ्लुइड समाधानहरू प्रदान गर्न सधैं प्रतिबद्ध छ। हामी उच्च-गुणस्तरको क्रायोजेनिक-प्रतिरोधी सामग्रीहरू, प्रभावकारी एन्टी-कैभिटेशन संरचनाहरू, र कम-नुक्सान सील कन्फिगरेसनहरू खरिद गर्दा प्राथमिकता दिन सिफारिस गर्छौं।
