साझा फ्लशिंग योजनाहरूको विस्तृत व्याख्या 1/11/53A/53B

औद्योगिक तरल प्रणाली (जस्तै पम्प, भल्भ, पाइपलाइन, हीट एक्सचेन्जर र अन्य उपकरणहरू) को स्थापना, कमीशन, मर्मत र मर्मतमा, फ्लशिंग योजना प्रणालीमा अशुद्धता (वेल्ड स्ल्याग, खिया, धुलो, तेलको दाग) हटाउने र उपकरणको सुरक्षित सञ्चालन सुनिश्चित गर्ने मुख्य प्रक्रिया हो।

I. योजना १: एकल-लुप स्ट्रेट-थ्रु फ्लसिङ (आधारभूत विश्वव्यापी प्रकार)

1. कोर परिभाषा

योजना 1 लाई कुनै बाहिरी पाइपलाइनहरू आवश्यक पर्दैन। यसले मेकानिकल सिलहरूको लागि आन्तरिक फ्लशिंग पाइपलाइनको रूपमा काम गर्दछ। योजना 11 को विपरीत, फ्लशिंग पाइपलाइन वायुमण्डलमा खुला हुँदैन, जसले गर्दा उच्च-भिस्कोसिटी तरल पदार्थहरूलाई कम तापक्रममा चिसो/पोलिमराइज हुनबाट रोक्छ।

2. लागू परिदृश्यहरू

• सामान्यतया तेर्सो पम्पहरूको लागि प्रयोग गरिन्छ।
• उच्च-भिस्कोसिटी तरल पदार्थहरू जुन मोटोपन, घनत्व वा पोलिमराइजेशनको लागि प्रवण हुन्छन्।
• चिसो पानी प्रवाह दर (Q)

3. सावधानीहरू

• मेकानिकल सिल च्याम्बरबाट तातो हटाउन फ्लशिंग फ्लुइडको प्रवाह दर पर्याप्त हुनुपर्छ।
• योजना 11 को विपरीत, फ्लशिंग फ्लुइड विरलै सील अनुहारमा निर्देशित गरिन्छ।
• फोहोर उत्पादनहरूको लागि सिफारिस गरिएको छैन, किनकि तिनीहरूले सजिलै फ्लशिंग पाइपलाइन बन्द गर्न सक्छन्।
• ठाडो पम्पहरूमा लागू हुँदैन।

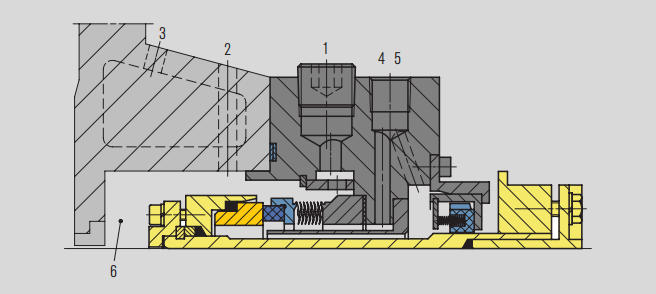

सील च्याम्बर विवरणहरू

1. फ्लसिङ पोर्ट (F), प्लग गरिएको (सम्भावित भविष्यमा घुम्ने तरल पदार्थ वा ठाडो पम्पहरूको भेन्टिङ्गको लागि)
2. भेन्ट पोर्ट (V), यदि आवश्यक हो
3. तताउने/कूलिङ इनलेट (HI वा CI), ताप/कूलिङ आउटलेट (HO वा CO), आवश्यक भएमा
4. चिसो पानी प्रवाह दर (Q)
5. ड्रेन पोर्ट (D)
6. सील कक्ष

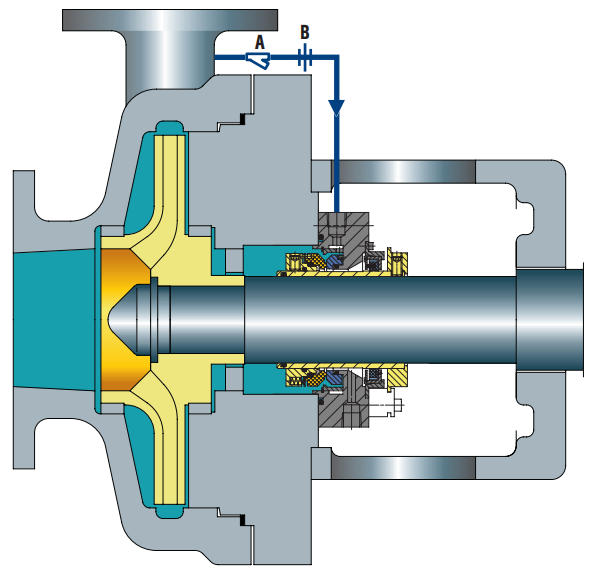

II।

1. कोर परिभाषा

• सबै एकल सिलहरूको लागि पूर्वनिर्धारित फ्लशिंग योजना।
• तेर्सो पम्पहरूको लागि फ्लशिंग र सेल्फ-भेन्टिङ योजनाको रूपमा कार्य गर्दछ।
• सिल च्याम्बरमा अतिरिक्त भाप दबाव मार्जिन सिर्जना गर्न मद्दत गर्दछ।
• फ्लसिङ फ्लुइडको प्रवाहलाई मेकानिकल सिलमा सीमित गर्न फ्लो कन्ट्रोल ओरिफिसहरू प्रयोग गर्दछ।
• कूलिङ र स्नेहनलाई अझ प्रभावकारी बनाउन वितरित फ्लशिङ प्रयोग गर्दछ।

2. लागू परिदृश्यहरू

• पम्प डिस्चार्ज पोर्ट र सिल च्याम्बर दबाव बीचको दबाव भिन्नता बाहेक सबै सामान्य उद्देश्यका लागि सामान्यतया उपयुक्त।

3. सावधानीहरू

• उच्च-हेड अनुप्रयोगहरूको लागि, छिद्रको आकार र/वा छिद्रहरूको संख्या धेरै सावधानीपूर्वक गणना गर्नुपर्छ।
• घाँटी बुशिङ क्लियरेन्स र ओरिफिस साइज सँगै फ्लसिङ फ्लुइड सिलमा सही रूपमा प्रवाह गर्न सक्छ भन्ने कुरा सुनिश्चित गर्दछ।
• सधैं डिस्चार्ज पोर्ट र सील च्याम्बर दबाव बीचको भिन्नता जाँच गर्नुहोस्।
• ठोस, घर्षण वा सजिलैसँग पोलिमराइज गर्न मिल्ने पदार्थहरू भएको मिडियालाई बेवास्ता गर्नुपर्छ।
• ओरिफिस प्लेटको क्लोजिङ पाइपलाइनको माथिल्लो र ओरिफिस प्लेटको डाउनस्ट्रीमको सतहको तापक्रम जाँच गरेर पुष्टि गर्न सकिन्छ।

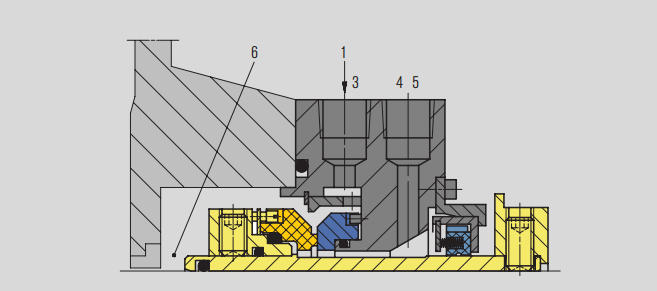

सील च्याम्बर विवरणहरू

1. पम्पको उच्च-दबाव क्षेत्रबाट (पम्प डिस्चार्ज वा पम्प डिस्चार्ज पाइपलाइन)
3. फ्लसिङ पोर्ट (F)
४. कूलर (Q)
5. ड्रेन पोर्ट (D)
6. सील कक्ष

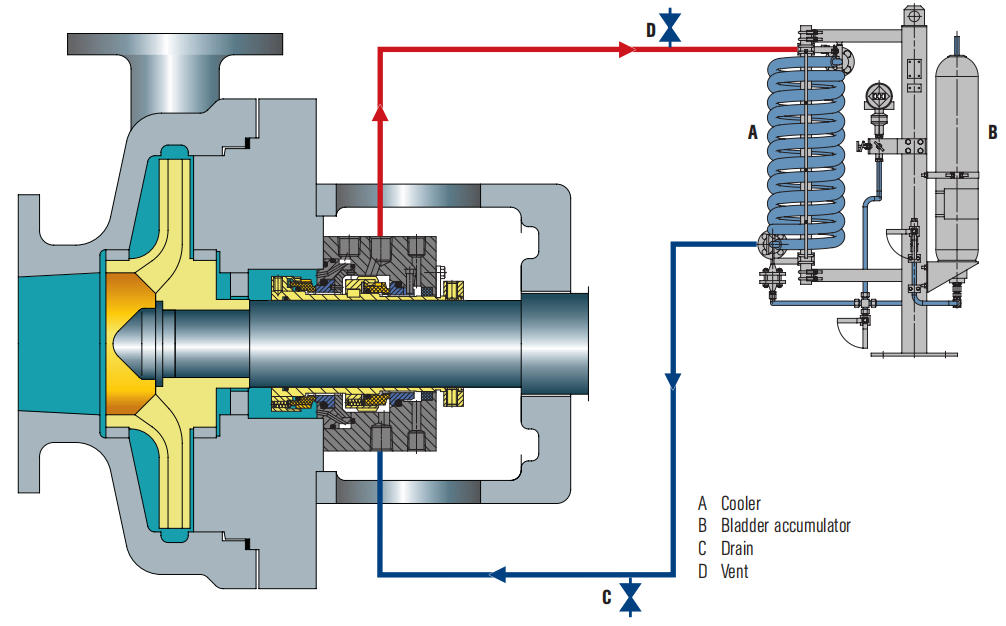

III।

1. कोर परिभाषा

• पम्प गरिएको माध्यम वायुमण्डलमा चुहावट हुने छैन जबसम्म ट्याङ्कीको दबाब गुम्दैन।
• प्रेसराइजेशनलाई नाइट्रोजन स्रोत चाहिन्छ।
• तातो हटाउन ट्यांक भित्र वा बाहिर कूलिंग कुण्डलहरू प्रदान गर्दछ।
• बाधा तरल पदार्थ को परिसंचरण सुनिश्चित गर्न आन्तरिक परिसंचरण उपकरण प्रयोग गर्दछ।
• बाधा तरल पदार्थ भित्री सील अनुहार मार्फत प्रक्रिया माध्यम प्रवेश गर्दछ।

2. लागू परिदृश्यहरू

• काम गर्ने अवस्थाहरूको लागि उपयुक्त जहाँ उत्पादन माध्यमलाई पातलो गर्न अनुमति दिइएको छ।
• काम गर्ने अवस्थाहरूको लागि उपयुक्त जहाँ माध्यमले भित्री सील अनुहारको लागि स्नेहन प्रदान गर्न सक्दैन।
• आइसोलेसन प्रेशर १६ बार (२३२ psi) सम्म रहेको परिदृश्यहरूको लागि उपयुक्त।

3. सावधानीहरू

• सुनिश्चित गर्नुहोस् कि स्रोत दबाब आवश्यक अलगाव दबाव भन्दा उच्च छ।
• उपकरण सुरु गर्नु अघि प्रणाली भेन्ट गर्नुहोस्।
• सीलको इनलेट र आउटलेट पाइपलाइनहरूको तापक्रम निगरानी गर्नुहोस्।
• भण्डारण ट्याङ्कीको तरल स्तरमा गिरावटले भित्री र/वा बाहिरी सिलहरूको चुहावटलाई संकेत गर्छ।
• सुनिश्चित गर्नुहोस् कि अलगावको दबाब सधैं कम्तिमा 1.4 बार (20 psi) सिल च्याम्बर दबाव भन्दा उच्च छ।
• यदि पृथक दबाव 16 बार (232 psi) भन्दा माथि छ भने, योजना 53B, 53C वा 54 अपनाउनुपर्छ।
• प्रक्रिया इन्जिनियरसँग पुष्टि गर्नुहोस् कि उत्पादन माध्यमलाई दूषित हुन अनुमति दिइएको छ।
• आइसोलेसन फ्लुइड र पम्प द्वारा पम्प गरिएको माध्यम बीचको अनुकूलता सुनिश्चित गर्नुहोस्।

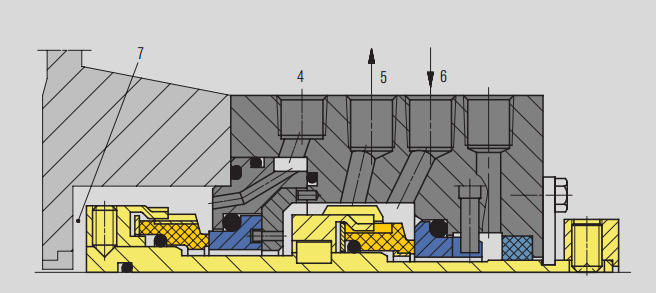

सील च्याम्बर विवरणहरू

4. फ्लसिंग (F)

5. तरल अवरोध आउटलेट (LBO)

६.लिक्विड ब्यारियर इनलेट (LBI)

7. सील कक्ष

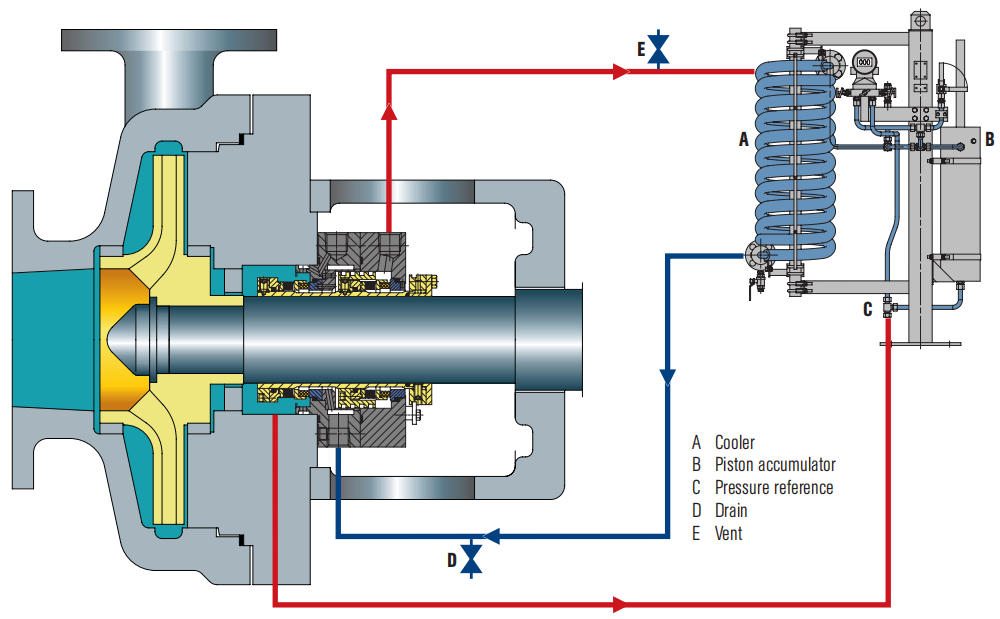

IV।

1. कोर परिभाषा

• ब्यारियर फ्लुइड र नाइट्रोजनलाई डायाफ्रामद्वारा छुट्याइन्छ, जसले प्लान 53A जस्तै नाइट्रोजन र ब्यारियर फ्लुइडको मिश्रणलाई प्रभावकारी रूपमा रोक्न सक्छ।
• पम्प गरिएको माध्यम सामान्यतया वायुमण्डलमा चुहावट हुने छैन जबसम्म मूत्राशयको दबाब हराउँदैन।
• एक स्वतन्त्र प्रणालीको रूपमा, यसको उच्च विश्वसनीयता छ र स्थायी नाइट्रोजन स्रोत र बाह्य दबाव आवश्यक पर्दैन।
• तातो रिकभरी पानी वा एयर कूलर मार्फत गरिन्छ।
• बाधा तरल पदार्थ भित्री सील अनुहार मार्फत प्रक्रिया माध्यम प्रवेश गर्दछ।

2. लागू परिदृश्यहरू

• काम गर्ने अवस्थाहरूको लागि उपयुक्त जहाँ उत्पादन माध्यमलाई पातलो गर्न अनुमति दिइएको छ।
• काम गर्ने अवस्थाहरूको लागि उपयुक्त जहाँ माध्यमले भित्री सील अनुहार फ्लश गर्न सक्दैन।
• आवश्यक दबाबमा निरन्तर र स्थिर नाइट्रोजन स्रोत प्राप्त गर्न असक्षमताको कारणले योजना 53A लाई अपनाउन नसकिने कार्य अवस्थाहरूको लागि उपयुक्त।
• आवेदन परिदृश्यहरूको लागि उपयुक्त जहाँ आइसोलेशन दबाब 16 बार (232 psi) भन्दा बढी छ र योजना 53A लाई अपनाउन सकिँदैन।

3. सावधानीहरू

• प्रक्रिया इन्जिनियरसँग पुष्टि गर्नुहोस् कि उत्पादन माध्यमलाई दूषित हुन अनुमति दिइएको छ।
• आइसोलेसन फ्लुइड र पम्प गरिएको माध्यम बीचको अनुकूलता प्रमाणित गर्नुहोस्।
• अपरेटिङ तापक्रममा आवश्यक आइसोलेशन प्रेशर प्राप्त गर्नको लागि ब्लडर डायाफ्राम सही प्रेसरमा पूर्व चार्ज गरिएको छ भनी सुनिश्चित गर्नुहोस्।
• उपकरण सुरु गर्नु अघि प्रणाली भेन्ट गर्नुहोस्।
• सीलको इनलेट र आउटलेट पाइपलाइनहरूको तापक्रम निगरानी गर्नुहोस्।
• सुनिश्चित गर्नुहोस् कि अलगावको दबाब सधैं कम्तिमा 1.4 बार (20 psi) सिल च्याम्बर दबाव भन्दा उच्च छ।
• एक्युमुलेटरमा आइसोलेसन फ्लुइडको सानो क्षमताको कारणले गर्दा, तातो अपव्यय प्रभाव कूलरको दक्षतामा निर्भर गर्दछ।

सील च्याम्बर विवरणहरू

3. दबाव सन्दर्भ बिन्दु

4. फ्लसिंग (F)

5. तरल अवरोध आउटपुट (LBO)

6. तरल अवरोध इनपुट (LBI)

7. सील कक्ष

निष्कर्ष
