"हाम्रो पम्पले फेरि मोटर जल्यो!"
"यस महिना पानी पम्पहरूको बिजुलीको बिल हास्यास्पद रूपमा उच्च छ। के हामीले गलत पम्प छान्यौं?"
"नयाँ पम्प स्थापना गरेपछि, प्रवाह दरले डिजाइन आवश्यकताहरू पूरा गर्न सक्दैन ..."
पानी आपूर्ति, रासायनिक इन्जिनियरिङ्, HVAC र अन्य क्षेत्रहरूमा यी बारम्बार समस्याहरू प्राय: केन्द्रापसारक पम्पको कोर "निर्देशन पुस्तिका" — कार्यसम्पादन वक्रलाई गलत पढाइ वा बेवास्ता गर्दा उत्पन्न हुन्छन्। उद्योगमा व्यापक रूपमा प्रयोग हुने मुख्य उपकरणको रूपमा, प्रत्येक 1% को दक्षतामा वृद्धि हुन्छकेन्द्रापसारक पम्पठूला परियोजनाको सञ्चालन लागतमा दशौं हजार वा लाखौं युआनको वार्षिक बचत पनि भन्न सकिन्छ।
यस लेखले तपाईंलाई पम्प कर्भहरू कसरी व्याख्या गर्ने भनेर सिकाउनेछ, तिनीहरूलाई कसरी पढ्ने भनेर मात्र होइन, तर तिनीहरूलाई इष्टतम खरीद र सञ्चालन र मर्मतका निर्णयहरू गर्न कसरी प्रयोग गर्ने भनेर पनि बताउनेछ।

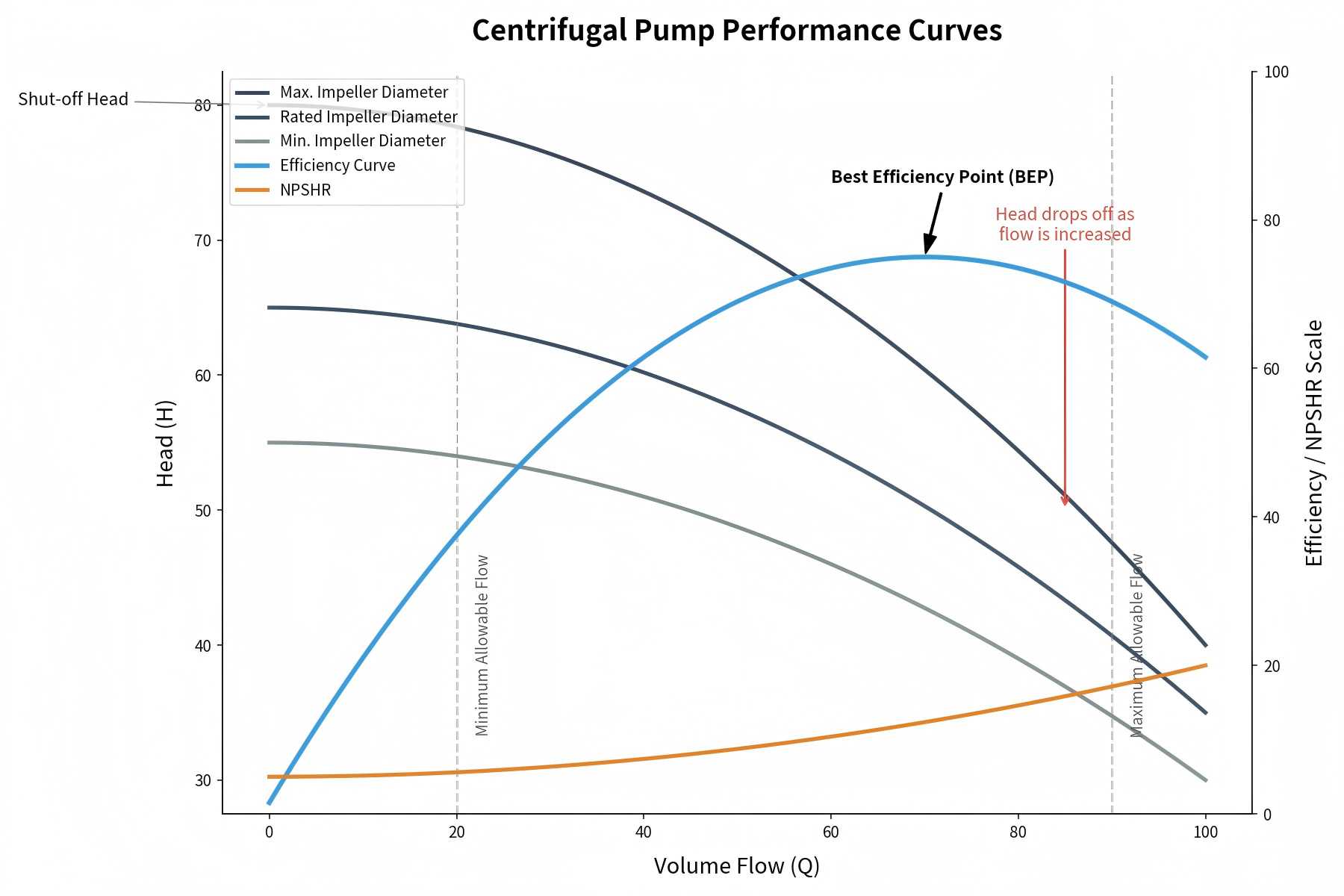

हेड-फ्लो कर्भ (H-Q वक्र) पम्प कर्भको सबैभन्दा आधारभूत भाग हो। यसले पम्पको टाउको (पम्पले तरल पदार्थ उठाउन सक्ने उचाइ) र प्रवाह दर (प्रति एकाइ समय पम्प द्वारा वितरित तरल पदार्थको मात्रा) स्थिर गतिमा बीचको सम्बन्धलाई चित्रण गर्दछ। सामान्यतया, हेड ठाडो अक्ष (Y-axis) मा र तेर्सो अक्ष (X-axis) मा प्रवाह दर प्लट गरिएको छ।
H-Q वक्रबाट मुख्य निष्कर्ष निकाल्न सकिन्छ: प्रवाह दर बढ्दै जाँदा, टाउको बिस्तारै घट्दै जान्छ। यो किनभने अधिक तरल पदार्थ इम्पेलर र पम्प आवरण मार्फत जान्छ, पम्प भित्र तरल घर्षण र अशान्ति तीव्र हुन्छ, परिणामस्वरूप टाउको कम हुन्छ। उदाहरणका लागि, एक पम्पले 50 ग्यालन प्रति मिनेट (gpm) को प्रवाह दरमा 100 फिट टाउको उत्पन्न गर्न सक्छ, जबकि प्रवाह दर 75 gpm मा बढ्दा टाउको 80 फिटमा खस्छ - यो सम्बन्ध वक्रमा स्पष्ट रूपमा देखिन्छ।
पावर-फ्लो कर्भ (P-Q वक्र) ले पम्पको पावर खपत र स्थिर गतिमा प्रवाह दर बीचको सम्बन्ध देखाउँछ। पावर खपत (अश्वशक्ति वा किलोवाटमा) ठाडो अक्षमा प्लट गरिएको छ, र तेर्सो अक्षमा प्रवाह दर।
H-Q कर्भको विपरीत, P-Q वक्रले माथिको प्रवृत्ति देखाउँछ: प्रवाह दर बढ्दै जाँदा विद्युत खपत बढ्छ। यो किनभने पम्पले थप तरल पदार्थ प्रदान गर्न र ठूलो घर्षण र अशान्तिलाई पार गर्न थप प्रयास गर्न आवश्यक छ। यो वक्र बुझ्न पम्प मोटर चयनको लागि महत्वपूर्ण छ - यदि मोटर कम आकारको छ भने, यो उच्च-प्रवाह अवस्थाहरूमा ओभरलोड हुन सक्छ; यदि ठूलो भयो भने, यसले ऊर्जा बर्बाद गर्नेछ।
दक्षता-प्रवाह वक्र (E-Q वक्र) विभिन्न प्रवाह दरहरूमा पम्पको दक्षता प्रतिबिम्बित गर्दछ। दक्षता (प्रतिशतको रूपमा व्यक्त गरिएको) ठाडो अक्षमा प्लट गरिएको छ, र तेर्सो अक्षमा प्रवाह दर। यो वक्र ऊर्जा खपत कम गर्न कुञ्जी हो, किनकि यसले प्रवाह दर देखाउँछ जसमा पम्प अधिकतम दक्षतामा सञ्चालन हुन्छ।
दक्षता वक्र सामान्यतया "पहाडी आकारको" हुन्छ: प्रवाह दर बढ्दै जाँदा दक्षता शिखरमा पुग्छ, त्यसपछि प्रवाह दर बढ्दै जाँदा क्रमशः घट्दै जान्छ। यस वक्रको शिखरलाई उत्तम दक्षता बिन्दु (BEP) भनिन्छ — तल विस्तृत रूपमा व्याख्या गरिएको छ।
पम्प कर्भ पढ्नु भनेको तीन उप-वक्रहरू पहिचान गर्ने मात्र होइन, तर पम्प कार्यसम्पादन निर्धारण गर्ने मुख्य डेटा बिन्दुहरू पनि बुझ्नु हो। तल फोकस गर्नको लागि मुख्य तत्वहरू छन्:
उत्तम दक्षता बिन्दु (BEP) प्रवाह दर र हेडको संयोजन हो जसमा पम्पले अधिकतम दक्षतामा काम गर्छ, जुन E-Q कर्भको शिखर र पम्पको सबैभन्दा किफायती अपरेटिङ बिन्दु पनि हो। पम्प चयन गर्दा, मोडेलहरूलाई प्राथमिकता दिनुहोस् जहाँ प्रणालीको आवश्यक सञ्चालन बिन्दु (प्रवाह दर + हेड) सम्भव भएसम्म BEP नजिक छ।
BEP बाट टाढा पम्प सञ्चालन गर्दा ऊर्जा खपत बढ्छ, इम्पेलर र मोटरको द्रुत पहिरन, र पम्प सेवा जीवन छोटो हुन्छ। उदाहरणका लागि, 60 जीपीएम अनुरूपको बीईपी भएको पम्पले 30 जीपीएम (आधा बीईपी प्रवाह दर) मा सञ्चालन गर्दा 20%-30% दक्षतामा कमी र समयपूर्व विफलता अनुभव गर्न सक्छ।
अपरेटिङ दायरा (कार्यसम्पादन दायरा पनि भनिन्छ) ले प्रवाह दर र हेड अन्तराललाई बुझाउँछ जसमा पम्पले इम्पेलर, मोटर वा अन्य कम्पोनेन्टहरूलाई हानी नगरी सुरक्षित रूपमा सञ्चालन गर्न सक्छ। यो दायरा पम्पको न्यूनतम/अधिकतम प्रवाह दर र हेड द्वारा परिभाषित गरिएको छ, र सीधा H-Q वक्र मा हेर्न सकिन्छ।
सुरक्षित सञ्चालन दायरा सुनिश्चित गर्न निर्माताहरूले सामान्यतया BEP को 70%-120% भित्र पम्प सञ्चालन गर्न सिफारिस गर्छन्। यस दायरा बाहिर काम गर्दा cavitation, अत्यधिक कम्पन, मोटर ओभरहेटिंग र अन्य समस्याहरू हुन सक्छ।
शट-अफ हेड भनेको पम्पले शून्य प्रवाहमा उत्पन्न गर्न सक्ने अधिकतम टाउको हो (अर्थात्, जब डिस्चार्ज भल्भ बन्द हुन्छ), जुन H-Q वक्र र ठाडो अक्ष (Y-axis) को प्रतिच्छेदन हो। प्रणाली डिजाइनको लागि शट-अफ हेड बुझ्न महत्त्वपूर्ण छ - यदि प्रणालीको स्थिर टाउकोले पम्पको बन्द-अफ हेड भन्दा बढी छ भने, पम्पले तरल पदार्थ प्रदान गर्न असफल हुनेछ।
अधिकतम प्रवाह दर भनेको पम्पले शून्य हेडमा डेलिभर गर्न सक्ने अधिकतम प्रवाह हो (अर्थात्, कुनै प्रवाह प्रतिरोध छैन), जुन H-Q वक्र र तेर्सो अक्ष (X-axis) को प्रतिच्छेदन हो। यो मानले तपाइँलाई पम्पले प्रणालीको अधिकतम प्रवाह माग पूरा गर्न सक्छ कि भनेर निर्धारण गर्न मद्दत गर्दछ।
नेट पोजिटिभ सक्शन हेड (NPSH) cavitation लाई रोक्नको लागि एक प्रमुख प्यारामिटर हो - एक विनाशकारी घटना जहाँ वाष्प बुलबुले अपर्याप्त सक्शन दबाबको कारणले तरल पदार्थमा बनाउँछ, पम्प कम्पोनेन्टहरूलाई क्षति पुर्याउँछ। NPSH पम्प सक्शनमा तरल पदार्थको दबाब र तरल पदार्थको बाफको दबाब बीचको भिन्नता हो।
धेरै जसो पम्प कर्भहरूमा NPSH वक्र समावेश हुन्छ, जसले पम्पलाई विभिन्न प्रवाह दरहरूमा cavitation बिना सञ्चालन गर्न आवश्यक न्यूनतम NPSH देखाउँछ। cavitation बाट बच्नको लागि, प्रणालीको उपलब्ध NPSH पम्प द्वारा आवश्यक NPSH भन्दा ठूलो हुनुपर्छ।
सबै पम्प कर्भको आकार एउटै हुँदैन — तिनीहरूको आकार पम्प डिजाइनमा निर्भर हुन्छ, र विभिन्न वक्र आकारहरू विभिन्न अनुप्रयोग परिदृश्यहरू अनुरूप हुन्छन्। तल तीन सबैभन्दा सामान्य पम्प वक्र आकारहरू छन्:
एक ठाडो कर्भले संकेत गर्दछ कि पम्पले कम प्रवाह दरहरूमा उच्च टाउको उत्पन्न गर्न सक्छ। यो प्रकारको वक्र उच्च-दबाव अनुप्रयोगहरू जस्तै बोयलर फिड प्रणाली, उच्च-दबाव सफाई, वा औद्योगिक प्रक्रियाहरूका लागि उपयुक्त छ जहाँ तरल पदार्थ पातलो पाइप वा उच्च-प्रतिरोधी प्रणालीहरू मार्फत जान्छ।
फ्ल्याट वक्र भनेको पम्पले कम टाउकोमा उच्च प्रवाह प्रदान गर्न सक्छ। यो ठूलो-प्रवाह, कम-प्रतिरोधी अनुप्रयोगहरू जस्तै सिंचाई प्रणाली, कूलिङ टावर वा नगरपालिकाको पानी आपूर्ति प्रणालीहरूको लागि आदर्श हो।
द्रुत रूपमा झर्ने वक्रले पम्प कम प्रवाह दरहरूमा cavitation को प्रवण छ भनेर संकेत गर्दछ। त्यस्ता पम्पहरूलाई कुशलतापूर्वक सञ्चालन गर्न उच्च उपलब्ध NPSH चाहिन्छ, र स्थिर प्रवाह दर र पर्याप्त सक्शन दबाब भएका अनुप्रयोगहरूको लागि उपयुक्त हुन्छ।
पम्प वक्रहरूको पूर्ण प्रयोग गर्न, यी व्यावहारिक सुझावहरू पालना गर्नुहोस्- तिनीहरूले तपाईंलाई सही पम्प चयन गर्न र यसको कार्यसम्पादनलाई अनुकूलन गर्न मद्दत गर्नेछ:
सही छनौट गर्नकेन्द्रापसारक पम्प, पहिले प्रणाली आवश्यकताहरू स्पष्ट गर्नुहोस्, त्यसपछि पम्प कर्भ प्रयोग गरेर पम्प प्रदर्शनसँग आवश्यकताहरू मिलाउनुहोस्। तल एक चरण-दर-चरण गाइड छ:
सही पम्प चयन गरेपछि, तपाईं लागत घटाउन र सेवा जीवन विस्तार गर्न पम्प वक्र प्रयोग गरेर यसको प्रदर्शन अनुकूलन गर्न सक्नुहुन्छ। तल मुख्य रणनीतिहरू छन्:
