वर्षौं औद्योगिक क्षेत्रमा काम गरेपछि म ढुक्कसँग भन्न सक्छुप्रगतिशील गुहा पम्पहरू(रोटर-स्टेटर पम्पहरू, सनकी स्क्रू पम्पहरू पनि भनिन्छ) तरल पदार्थ स्थानान्तरणको लागि निरपेक्ष "स्टेपल" हुन्। सकारात्मक विस्थापन पम्पहरूको रूपमा, तिनीहरू विशेष गरी चिपचिपा तरल पदार्थहरू, संक्षारक पदार्थहरू, र ठोस कणहरू भएको मिडिया ह्यान्डल गर्न डिजाइन गरिएका छन् - तिनीहरू तेल निकासी, रासायनिक बिरुवाहरू, फोहोर पानी उपचार सुविधाहरू, र खाद्य उत्पादन लाइनहरूमा अपरिहार्य छन्।
मेरो विचारमा, तिनीहरूको उत्कृष्ट प्रदर्शन रोटर र स्टेटर बीचको तंग सहयोगबाट उत्पन्न हुन्छ। प्रगतिशील गुहा पम्पहरूको कार्य सिद्धान्त, कार्यसम्पादन, र दीर्घकालीन स्थिर सञ्चालनलाई साँच्चै बुझ्नको लागि, तपाईंले यी दुई मुख्य घटकहरूलाई राम्ररी बुझ्नुपर्छ। यो सैद्धान्तिक ज्ञान मात्र होइन; यो मैले वर्षौंमा संचित गरेको कडा मेहनतको अनुभव हो।
मेरो नजरमा, प्रत्येक प्रगतिशील गुहा पम्पको "लाइफलाइन" रोटर र स्टेटरको संयोजनमा निहित हुन्छ - तिनीहरूको फिट जति सटीक हुन्छ, पम्पको दक्षता उच्च हुन्छ।
रोटर एक हेलिकली आकारको धातु शाफ्ट हो, सामान्यतया उच्च-शक्तिको स्टेनलेस स्टील, मिश्र धातु उपकरण स्टील, वा टाइटेनियमबाट बनेको हुन्छ। पम्प हाउजिङ भित्र सक्रिय कम्पोनेन्ट स्थापना भएको हुनाले, यसले घुमाउँदा तरल पदार्थ प्रवाह मात्र गर्दैन तर स्थानान्तरणको लागि आवश्यक कम्प्रेसन बल पनि उत्पन्न गर्छ। मैले धेरै रोटरहरूले क्रोम प्लेटिङ वा अन्य सतह कडा हुने उपचारहरू गरेको देखेको छु, र स्पष्ट रूपमा, यसले उनीहरूको पहिरन प्रतिरोधलाई उल्लेखनीय रूपमा बढाउँछ। यो चरण छोड्दा रोटरको कष्टकर छिटो पहिरन दरको परिणाम हुनेछ।
स्टेटर, अर्कोतर्फ, नाइट्राइल रबर (NBR), फ्लोरोरुबर (FKM), वा EPDM जस्ता लोचदार सामग्रीले ढालिएको भित्री गुहा भएको धातुको ट्यूब हो। यसको आन्तरिक आकार रोटरमा पूर्ण रूपमा फिट हुन्छ, र रोटरको व्यास स्टेटरको भित्री व्यास भन्दा थोरै ठूलो छ। यो "हस्तक्षेप फिट" ले गठन कक्षहरू वायुरोधी छन् सुनिश्चित गर्दछ; यदि सील असफल भयो भने, पम्प अनिवार्य रूपमा बेकार छ।
चाहे यो एकल-स्क्रू पम्प हो (एकल-थ्रेडेड रोटर डबल-थ्रेडेड स्टेटरसँग जोडिएको), एक ट्विन-स्क्रू पम्प (दुई काउन्टर-रोटेटिङ र इन्टरमेसिङ स्क्रू), वा ट्रिपल-स्क्रू पम्प (दुई चालित स्क्रूको साथ एक ड्राइभिङ स्क्रू), मैले कडा तरिका सिकें कि रोटर र पम्पको बीचमा परिशुद्धता पम्पलाई सिधा सेट गर्न सकिन्छ। एक सानो विचलनले पनि कम प्रवाह, चुहावट, वा पूर्ण बन्द हुन सक्छ।
मैले दुई पुराना पम्पहरू छुट्याउन नसकेसम्म प्रगतिशील गुहा पम्पहरूको कार्य सिद्धान्तलाई पूर्ण रूपमा बुझिन - यो वास्तवमा बुझ्न धेरै सजिलो छ।
जब रोटर स्टेटर भित्र विलक्षण रूपमा घुम्छ, तिनीहरूको इन्टरमेसिङ हेलिकल संरचनाहरूले सिल गरिएको गुहाहरूको श्रृंखला बनाउँछ। रोटर घुम्ने बित्तिकै, यी गुफाहरू डिस्चार्जको अन्त्यतिर स्थिर रूपमा सर्छ, अनिवार्य रूपमा तरल पदार्थलाई अगाडि बढाउँछ। यो पम्प भित्र अदृश्य कन्वेयर बेल्ट भएको जस्तो छ, विशेष गरी तरल पदार्थ स्थानान्तरणको लागि डिजाइन गरिएको।
सक्शन पोर्टमा, गुहाको मात्रा विस्तार हुन्छ, आन्तरिक दबाब कम हुन्छ, र वायुमण्डलीय दबाव द्वारा जलाशयबाट तरल पदार्थ तानिन्छ; रोटर घुम्न जारी राख्दा, तरल पदार्थले भरिएको गुहालाई डिस्चार्ज पोर्टमा धकेलिन्छ, जहाँ गुहाको मात्रा संकुचित हुन्छ, तरल पदार्थलाई दबाब बढाउनको लागि निचोड्दै, तरल पदार्थलाई सहज रूपमा डिस्चार्ज गर्न अनुमति दिन्छ।
मलाई यो डिजाइनको बारेमा विशेष रूपमा मनपर्ने कुरा यो हो कि यसमा कुनै इनलेट वा प्रेसर भल्भहरू आवश्यक पर्दैन। यसले स्थिर, कम-पल्सेशन स्थानान्तरण मात्र प्राप्त गर्दैन — संवेदनशील प्रक्रियाहरूका लागि महत्त्वपूर्ण — तर ती "नाजुक" कतर-संवेदनशील सामग्रीहरू, जस्तै बायोफार्मास्युटिकल कच्चा पदार्थहरू जुन अनुचित बलको अधीनमा भएमा असफल हुन सक्छ भनी ह्यान्डल गर्दछ। यहाँ तपाईको लागि व्यावहारिक टिप छ: रोटरको दिशा उल्टाउँदा सक्शन र डिस्चार्जको दिशा बदल्न सक्छ। यो सानो अपरेसनले मलाई धेरै पटक सम्पूर्ण उपकरण पुन: कन्फिगर गर्ने समस्या बचाएको छ।
धेरै वर्षहरूमा, मैले प्रगतिशील गुहा पम्पहरू धेरै परिदृश्यहरूमा अन्य प्रकारका पम्पहरू भन्दा बढी देखेको छु, तर तिनीहरू सर्वशक्तिमान छैनन्। तिनीहरूका फाइदा र बेफाइदाहरू वस्तुनिष्ठ रूपमा छलफल गरौं।
पम्पहरू छनोट गरेको वर्षौं पछि, मैले फेला पारे कि रोटर र स्टेटरको ज्यामिति काम गर्ने अवस्थाहरूमा अनुकूलन गर्ने कुञ्जी हो।

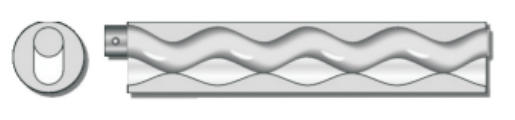

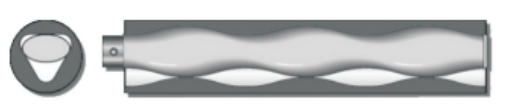

पम्प प्रकार वर्गीकरण (मेरो द्रुत मिलान गाइड)
आधारभूत पम्प प्रकारहरूको अतिरिक्त, रोटर र स्टेटरको ज्यामितिमा सूक्ष्म समायोजनले महत्त्वपूर्ण परिवर्तनहरू ल्याउन सक्छ:
थप रूपमा, हेलिक्स कोण, सीसा, र दाँत प्रोफाइल जस्ता प्यारामिटरहरूलाई बेवास्ता गर्न सकिँदैन। मेरो अनुभवबाट: हेलिक्स कोण जति ठुलो हुन्छ, प्रवाह दर उति बढी हुन्छ तर दबाब कम हुन्छ; हेलिक्स कोण जति सानो हुन्छ, दबाब जति बढी हुन्छ तर प्रवाह दर कम हुन्छ। यो एक ट्रेड-अफ हो जुन कामको अवस्थाको प्राथमिकतामा निर्भर गर्दछ। चिपचिपा तरल पदार्थ को एक ठूलो मात्रा ढुवानी गर्न आवश्यक छ? ठूलो हेलिक्स कोण छान्नुहोस्; उच्च-दबाव लामो दूरी स्थानान्तरण चाहिन्छ? एउटा सानो हेलिक्स कोण छान्नुहोस्।
एक पम्प (मिल्ने रोटर र स्टेटर सहित) छनोट कार्य अवस्था मिलाउन महत्त्वपूर्ण छ। यो मैले अनगिन्ती खाडलहरूमा परेपछि प्राप्त गरेको अनुभव हो:
स्टेटर सामग्रीको चयन पनि महत्त्वपूर्ण छ: तेलमा आधारित मिडियाको लागि नाइट्राइल रबर (NBR), उच्च-तापमान वातावरणको लागि EPDM, र संक्षारक मिडियाको लागि फ्लोरोरुबर (FKM)। यदि बलियो एसिड वा सॉल्भेन्ट्स जस्ता अत्यधिक संक्षारक तरल पदार्थहरू ढुवानी गर्दै हुनुहुन्छ भने, Hastelloy रोटर छनोट गर्न नहिचकिचाउनुहोस् — महँगो भए पनि, यो सामान्य धातुहरू भन्दा धेरै टिकाउ छ, धेरै वर्षसम्म टिक्छ।
पर्याप्त मर्मतसम्भार पम्पको दीर्घायुको कुञ्जी हो। यो मेरो दैनिक मर्मत तालिका हो:
यी सबै वर्षहरू पछि, म गहिरो रूपमा बुझ्छु कि रोटर र स्टेटर प्रगतिशील गुहा पम्पहरूको मूल हो — र Teffiko यो धेरै ब्रान्डहरू भन्दा राम्रो बुझ्छ।
औद्योगिक उत्पादन र ईन्जिनियरिङ् सेवाहरूको भरपर्दो प्रदायकको रूपमा, तिनीहरू कोर पम्प घटकहरूमा मात्र ध्यान केन्द्रित गर्छन्। यदि तपाइँ प्रगतिशील गुहा पम्प खोज्दै हुनुहुन्छ जुन तपाइँलाई निराश हुन दिदैन, म ईमानदारीपूर्वक टेफिको सिफारिस गर्दछु।तिनीहरूको प्रगतिशील गुहा पम्प श्रृंखला बारे थप जान्न यहाँ क्लिक गर्नुहोस्
-
