प्रगतिशील गुहा पम्प को प्राविधिक ज्ञान

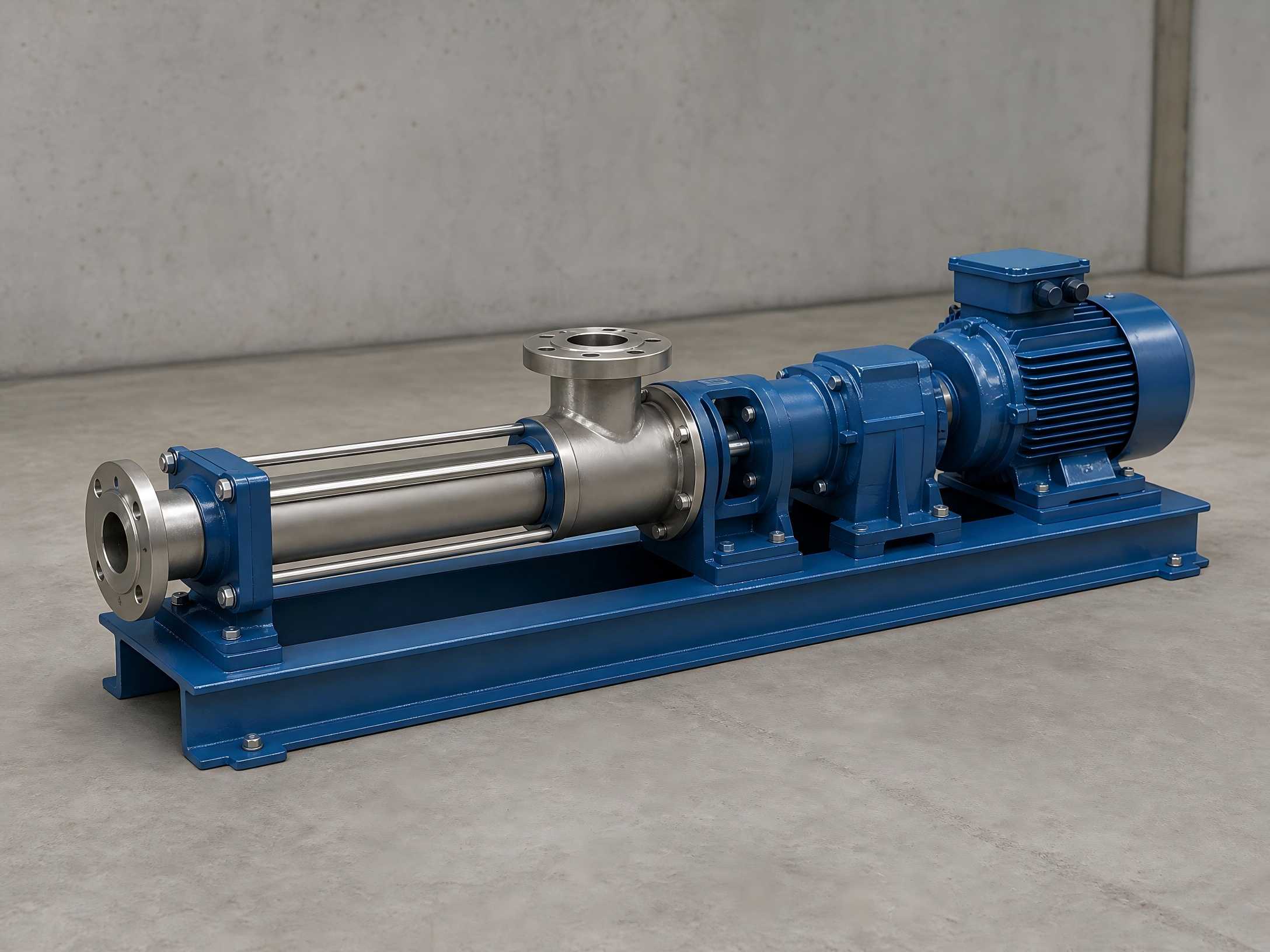

I. ए के होप्रगतिशील गुहा पम्प

दटेफिकोप्रगतिशील गुहा पम्प एक सकारात्मक-विस्थापन सन्देश उपकरण हो। यसले मध्यम विस्थापनको लागि बन्द गुफाहरू बनाउनको लागि डबल-हेलिकल सतह बुशिंग (स्टेटर) सँग मिलाइएको विलक्षण हेलिकल रोटर समावेश गर्दछ। यसले स्थिर पल्सेशन-मुक्त प्रवाह, कम कतरनी बल, बलियो सेल्फ-प्राइमिङ क्षमता र व्यापक मध्यम अनुकूलता फिचर गर्दछ। यो विशेष गरी उच्च-भिस्कोसिटी मिडिया, कडा कणहरू, तंतुमय सामग्रीहरू र च्यात्ने सम्भावना भएका कतरन-संवेदनशील पदार्थहरू समावेश गर्ने मिडियाको लागि उपयुक्त छ। विपरीतकेन्द्रापसारक पम्पहरू, प्रगतिशील गुहा पम्पहरू उच्च-गति इम्पेलर आन्दोलनमा भर पर्दैनन्। माध्यमले कुनै हिंस्रक मन्थन वा भर्टेक्सिङ गर्दैन, र यसको मौलिक गुणहरू पूर्ण रूपमा सुरक्षित गर्न सकिन्छ। यो व्यापक रूपमा ढल र स्लज, औद्योगिक स्लरी, खाना पेस्ट र चिपचिपा रासायनिक तरल पदार्थ जस्ता जटिल सन्देश परिदृश्यहरूमा लागू हुन्छ। यस बीचमा, पम्पले केहि कम्पोनेन्टहरू सहितको कम्प्याक्ट संरचनाको गर्व गर्दछ, सजिलै विघटन, एसेम्बली र मर्मतसम्भार, नौसिखिया अपरेटरहरूको लागि पनि।

II। प्रगतिशील गुहा पम्प को कोर कार्य सिद्धान्त

प्रगतिशील गुहा पम्पको कोर अपरेटिङ ढाँचामा डबल-हेलिकल रबर स्टेटरसँग जोडिएको एकल-थ्रेड हेलिकल रोटर समावेश हुन्छ। तिनीहरूको अद्वितीय ज्यामितीय कन्फिगरेसनले स्वतन्त्र बन्द मध्यम कक्षहरू बनाउँछ। सञ्चालनको क्रममा, मोटरले पम्प शाफ्टलाई चलाउँछ, जसले रोटरलाई स्टेटरको भित्री सतहमा घुमाउँदा आफ्नो अक्षको वरिपरि घुमाउँछ, लगातार क्रमिक सिल गरिएको चेम्बरहरू उत्पन्न गर्दछ। रोटरको प्रत्येक पूर्ण परिक्रमाको लागि, एक पिच द्वारा मध्यम प्रगति। निरन्तर रोटर रोटेशनको साथ, माध्यमलाई हेलिकल प्रोपल्सन मार्फत सक्शन अन्त्यबाट डिस्चार्ज अन्त्यमा अक्षीय र समान रूपमा धकेलिन्छ। सम्प्रेषण प्रक्रिया भरि, आन्तरिक प्रवाह वेग कम रहन्छ र चेम्बर भोल्युम स्थिर रहन्छ, भोर्टिस र आन्दोलनबाट मुक्त रहन्छ, स्थिर दबाब प्रदान गर्दछ र आधारभूत रूपमा मध्यम गिरावट र इमल्सिफिकेशनलाई रोक्छ।

 कोर प्राविधिक अपरेटिङ प्यारामिटरहरू र विशेषताहरू

•  दबाब र टाउको: एकल-सीसा स्टेटरले 0.6MPa को आउटपुट दबाव प्रदान गर्दछ, 60m को स्पष्ट-पानी हेड अनुरूप; एक डबल-लीड दुई-चरण पम्पले 1.2MPa को दबाव प्राप्त गर्दछ, 120m को टाउको अनुरूप। बहु-चरण दबाव विशिष्टताहरू काम गर्ने अवस्था अनुसार चयन गर्न सकिन्छ।
•  सेल्फ-प्राइमिङ प्रदर्शन: मानक सेल्फ-प्राइमिङ उचाइ 6m पुग्छ। उत्कृष्ट आत्म-प्राइमिङ क्षमता प्रदान गर्दै, पहिले नै प्राइमिङ आवश्यक पर्दैन।
•  मध्यम तापमान: मानक मोडेलहरू 80 डिग्री सेल्सियस भन्दा कम मिडियाको लागि उपयुक्त छन्। अनुकूलन विशेष मोडेलहरूले 150 डिग्री सेल्सियससम्म उच्च-तापमान सञ्चालन अवस्थाहरू सामना गर्न सक्छन्।
•  प्रवाह विशेषताहरू: प्रवाह दर घूर्णन गति संग एक सख्त रैखिक सकारात्मक सहसंबंध छ। प्रवाह स्थिर रोटेशनल गतिमा स्थिर रहन्छ।

महत्त्वपूर्ण निषेध: प्रगतिशील गुहा पम्पहरू सुक्खा चलाउन कडा रूपमा निषेधित छन्। सुख्खा चलिरहेको अवस्थामा, रोटर र स्टेटरमा प्रक्रिया माध्यमबाट स्नेहन र चिसोको कमी हुन्छ। घर्षणले द्रुत रूपमा उच्च तापक्रम उत्पन्न गर्छ, जसले रबर स्टेटरलाई सजिलैसँग जलाउँछ, चर्किन्छ र उमेर पुग्छ। यो उपकरण क्षति र छोटो सेवा जीवन को प्राथमिक कारण गठन गर्दछ।

III। कोर संरचनात्मक अवयवहरू

1. रोटर

रोटर एक धातु विलक्षण हेलिकल शाफ्ट हो र उपकरणको कोर शक्ति-उत्पादन गतिशील घटक हो। सामान्यतया प्रयोग हुने उद्योग सामग्रीहरूमा 304 स्टेनलेस स्टील, 316 स्टेनलेस स्टील, हार्ड-क्रोम प्लेटिङ र विभिन्न संक्षारक र घर्षण काम गर्ने अवस्थाहरू अनुरूप पहिरन-प्रतिरोधी मिश्रहरू समावेश छन्। रोटरको मेसिनिंग सटीक र सतह पहिरन प्रतिरोधले पम्प प्रवाह स्थिरता, सटीकता र समग्र सेवा जीवनलाई प्रत्यक्ष रूपमा निर्धारण गर्दछ। पहिरन-प्रबलित रोटरहरू माटो र कडा कणले भरिएका तरल पदार्थहरू जस्ता घर्षण मिडियाको दीर्घकालीन ढुवानीका लागि रुचाइन्छ।

२. स्टेटर

स्टेटर आन्तरिक डबल हेलिकल प्रोफाइल भएको रबर बुशिङ हो। यसले प्रगतिशील गुहा पम्पको सबैभन्दा महत्त्वपूर्ण र सबैभन्दा उपभोगयोग्य कुञ्जी घटक प्रतिनिधित्व गर्दछ, र जटिल मिडिया ह्यान्डल गर्न पम्पलाई सक्षम गर्ने मुख्य भाग पनि। विभिन्न लोचदार रबर सामग्रीहरूको गुणहरू प्रयोग गर्दै, प्रगतिशील गुहा पम्पहरू परम्परागत पम्प प्रकारहरूमा अनुपलब्ध, उच्च-भिस्कोसिटी तरल पदार्थहरू, निलम्बित कडा कणहरू र फाइब्रस-लेडेन जटिल मिडियाहरू भएका तरल पदार्थहरू विश्वसनीय रूपमा ढुवानी गर्ने क्षमताहरू हुन्छन्। विभिन्न रबर सामाग्री परिभाषित काम अवस्थाहरु संग मेल खान्छ:

•  NBR (Nitrile Butadiene रबर): उत्कृष्ट तेल प्रतिरोधको साथ सामान्य उद्देश्य ग्रेड। ढल, स्लज, सामान्य तैलीय तरल पदार्थ र परम्परागत मिडियाको लागि उपयुक्त।
•  EPDM (Ethylene Propylene Diene Monomer रबर): एसिड-क्षार प्रतिरोधी, गर्मी प्रतिरोधी र वृद्धावस्था विरोधी। तातो पानी र कमजोर रूपमा संक्षारक औद्योगिक माध्यम ढुवानीको लागि लागू गरियो।
•  FKM (Fluoroelastomer): गर्मी प्रतिरोध, बलियो एसिड-क्षार प्रतिरोध र रासायनिक जंग प्रतिरोध विशेषता उच्च प्रदर्शन जंग-प्रतिरोधी सामग्री। विभिन्न विशेष रासायनिक मध्यम काम अवस्था को लागी प्रयोग गरिन्छ।

3. विश्वव्यापी संयुक्त ड्राइव विधानसभा

यसले मुख्यतया सनकी टर्क प्रसारण गर्छ र अगाडिको ड्राइभ शाफ्टलाई पछाडिको रोटरमा जोड्छ, पावर ट्रान्समिशनको लागि कोर हबको रूपमा सेवा गर्दछ। उपकरण सञ्चालनको क्रममा, यो विधानसभा लगातार वैकल्पिक लोडको अधीनमा छ। ठोस कणहरू र अशुद्धताहरू भएका मिडियाहरू पठाउँदा पहिरनले गति बढाउँछ, यसलाई नियमित उपकरण निरीक्षण र मर्मतका लागि मुख्य फोकस बनाउँछ।

4. पम्प आवरण, इनलेट / आउटलेट र ड्राइभ विधानसभा

पम्प आवरणले मध्यम कन्टेनमेन्ट र सील सुरक्षा प्रदान गर्दछ। इनलेट र आउटलेट flanges मानक पाइप स्थापना आवश्यकताहरु संग अनुपालन। ड्राइभ एसेम्बलीमा मोटर र रिड्यूसर समावेश हुन्छ, स्थिर-गति सञ्चालन, स्टेपलेस गति नियमन र बहु-गति भिन्नतालाई समर्थन गर्दछ। घूर्णन गति लचिलो रूपमा कन्भेइङ प्रवाहलाई नियन्त्रण गर्न र विविध उत्पादन आवश्यकताहरू पूरा गर्न समायोजन गर्न सकिन्छ।

IV। प्रगतिशील गुहा पम्प को मुख्य लाभ र मोडेल विशेषताहरु

•  स्थिर र सटीक ढुवानी: प्रवाह र दबाव स्थिर चेम्बर भोल्युम संग पल्स उतार-चढ़ाव मुक्त छन्। गति-शासन प्रणाली संग संयुक्त, प्रवाह शुद्धता ±1% पुग्न सक्छ। यसले प्रयोगशाला अनुप्रयोगहरू, रासायनिक खुराक र औद्योगिक ब्याचिङ सहित उच्च सटीकता परिदृश्यहरूको लागि सटीक मिटरिङ पम्पको रूपमा काम गर्न सक्छ।
•  असाधारण मध्यम अनुकूलता: सफा पानी, उच्च-भिस्कोसिटी स्लरीहरू, पेस्टी पदार्थहरू, कण-असर र फाइबर युक्त मिडिया ह्यान्डल गर्दछ, साधारण पम्प प्रकारहरूको ढुवानी सीमितताहरू तोड्दै।
•  कम-शीयर ढुवानी: सञ्चालनको क्रममा कुनै भर्टिस वा हिंसात्मक आन्दोलन छैन। सामग्रीहरू च्यातिने वा इमल्सिफाइड गरिने छैन, यसलाई खाना, जैविक र फाइन-केमिकल उद्योगहरूको लागि मध्यम अखण्डताको माग गर्नेहरूको लागि आदर्श बनाउँदछ।
•  लचिलो मोडेल कन्फिगरेसन: समान पम्प निकायहरू विभिन्न साइट लेआउटहरू र कार्य-सर्त स्थापना आवश्यकताहरू समायोजन गर्न ठाडो, झुकाव वा मोबाइल ट्रली-माउन्ट गरिएको कन्फिगरेसनहरूमा अनुकूलन-डिजाइन गर्न सकिन्छ।
•  सुविधाजनक अपरेशन र मर्मत: केहि कम्पोनेन्टहरूको साथ साधारण समग्र संरचना। Disassembly, निरीक्षण र मर्मत कम कौशल बाधाहरु संग सजिलो छ।
•  उत्कृष्ट स्व-प्राइमिङ प्रदर्शन: मानक स्व-प्राइमिङ उचाइ 6m। सहायक प्राइमिङ उपकरण सुविधाजनक स्टार्टअपको लागि अनावश्यक छ।

V. कोर हाइड्रोलिक एन्टी-रिभर्स-रोटेशन टेक्नोलोजी प्रगतिशील गुहा पम्पहरूको लागि

हाइड्रोलिक एन्टि-रिभर्स-रोटेशन टेक्नोलोजी एक विशेष कोर टेक्नोलोजी हो जसले सुरक्षा खतराहरूलाई सम्बोधन गर्दछ उच्च-गति रड स्ट्रिङ रिभर्स रोटेशन पम्प बन्द गर्दा वा प्रगतिशील गुहा पम्पहरूको लागि पम्प जब्ती। परम्परागत प्रगतिशील गुहा पम्पहरूको बन्द वा पम्प जफत गर्दा, रड स्ट्रिङ भित्र भण्डारण गरिएको टर्सनल सम्भावित ऊर्जा र ट्युबिङ र केसिङ बीचको दबाव भिन्नता द्रुत रूपमा रिलीज हुन्छ, रड स्ट्रिङको उच्च-गति रिभर्स रोटेशन ट्रिगर गर्दछ। ठूलो तात्कालिक टर्क उत्पन्न हुन्छ, जसले सजिलैसँग पालिश गरिएका रडहरू मोड्न वा भाँच्न सक्छ, रड-स्ट्रिङ विच्छेदन गर्न सक्छ, उच्च-गतिको खण्डीकरण र बेल्ट पुलीहरू निकाल्न सक्छ, सतहका उपकरणहरूलाई क्षति पुर्‍याउँछ र व्यक्तिगत सुरक्षा दुर्घटनाहरू पनि निम्त्याउँछ।

यो प्रविधि म्यानुअल हस्तक्षेप बिना सुरक्षित टर्क रिलीजको लागि एक स्वतन्त्र हाइड्रोलिक एन्टी-रिभर्स-रोटेशन उपकरणमा निर्भर गर्दछ। जब मुख्य शाफ्टले बन्द गरिसकेपछि रिभर्स-रोटेशन प्रवृत्ति विकास गर्दछ, यन्त्र भित्र हाइड्रोलिक ब्रेक क्यालिपर पिस्टनहरू स्वचालित रूपमा विस्तार हुन्छ, ब्रेक डिस्क क्ल्याम्प गर्न घर्षण प्याडहरू धकेल्छ, प्रणालीको दबाबलाई द्रुत रूपमा घटाउँछ र रिभर्स-रोटेशन गतिलाई रोक्छ। ब्रेक क्यालिपरको दबाब कम भएपछि, मुख्य शाफ्ट अलि पछाडि घुम्छ, गियर पम्प पुन: सञ्चालन हुन्छ र ब्रेक क्यालिपरले ब्रेक डिस्कलाई फेरि क्ल्याम्प गर्दछ। लचिलो "क्ल्याम्प-रिलीज-साइकलिक ब्रेकिङ" मोड मार्फत, मुख्य शाफ्टको रिभर्स-रोटेशन टर्क बिस्तारै शून्यमा घटाइन्छ सुरक्षा जोखिमहरू पूर्ण रूपमा हटाउन।

मुख्य प्राविधिक फाइदाहरू: निर्मित-एक-तर्फी स्थिर-दबाव अनलोडिंग संयन्त्र, ठूलो ब्रेकिङ टर्क, सहज ब्रेकिङ र स्वचालित अवशिष्ट-टोर्क रिलीजको लागि अनुकूल ताप-अपव्यय प्रदर्शन। उपकरण एक स्वतन्त्र मोड्युलर संरचना अपनाउछ। मुख्य पम्प शरीरमा कुनै परिमार्जन आवश्यक छैन; रिट्रोफिटिंग सिधै अवस्थित ड्राइभ उपकरणहरूमा प्रदर्शन गर्न सकिन्छ, साधारण सञ्चालन, कम पुनर्निर्माण लागत र उत्कृष्ट अनुकूलता।

 VI। नियमित सञ्चालन र मर्मत दिशानिर्देशहरू

1. कुनै ड्राई स्टार्टअप छैन: स्नेहन र कूलिंग प्राप्त गर्न, र स्टेटरको थर्मल बर्नआउट विफलतालाई रोक्न स्टार्टअप अघि पम्प च्याम्बरलाई माध्यम भर्नुहोस्।

2. उचित रोटेशनल-स्पीड नियन्त्रण: उच्च घूर्णन गतिले ठूलो प्रवाह दर दिन्छ तर रोटरहरू, स्टेटरहरू र सार्वभौमिक जोडहरूको पहिरनलाई गति दिन्छ। घर्षण-मध्यम ढुवानीका लागि, उपकरणको सेवा जीवन विस्तार गर्न उचित कम-गति दायरामा सञ्चालन गर्नुहोस्।

3. आवधिक विशेष-उद्देश्य निरीक्षण: विश्वव्यापी संयुक्त ड्राइभ एसेम्बली, मेकानिकल सिल र ब्रेकिङ उपकरणहरूको सञ्चालन अवस्थाहरूको निगरानीमा ध्यान केन्द्रित गर्नुहोस्। पहिरन, चुहावट र ब्रेक विफलता जस्ता खतराहरू समयमै पहिचान गर्नुहोस्।

4. शटडाउन मर्मत र सफाई: लामो समयसम्म उपकरण बन्द गर्नका लागि, पम्प च्याम्बरको भित्री भागलाई राम्रोसँग फ्लश गर्नुहोस् ताकि चेम्बरहरू वा कम्पोनेन्टहरू अवरुद्ध हुन सक्ने मध्यम ठोसीकरण र केक हुनबाट जोगाउन।

5. उपभोगयोग्य पार्ट्सको समयमै प्रतिस्थापन: प्रवाह दर र दबाबमा स्पष्ट गिरावट प्रायः रोटर र स्टेटरहरूको पहिरन र उमेरको कारणले हुन्छ। उपकरण सञ्चालन शुद्धता ग्यारेन्टी गर्न तुरुन्तै घटक बदल्नुहोस्।
