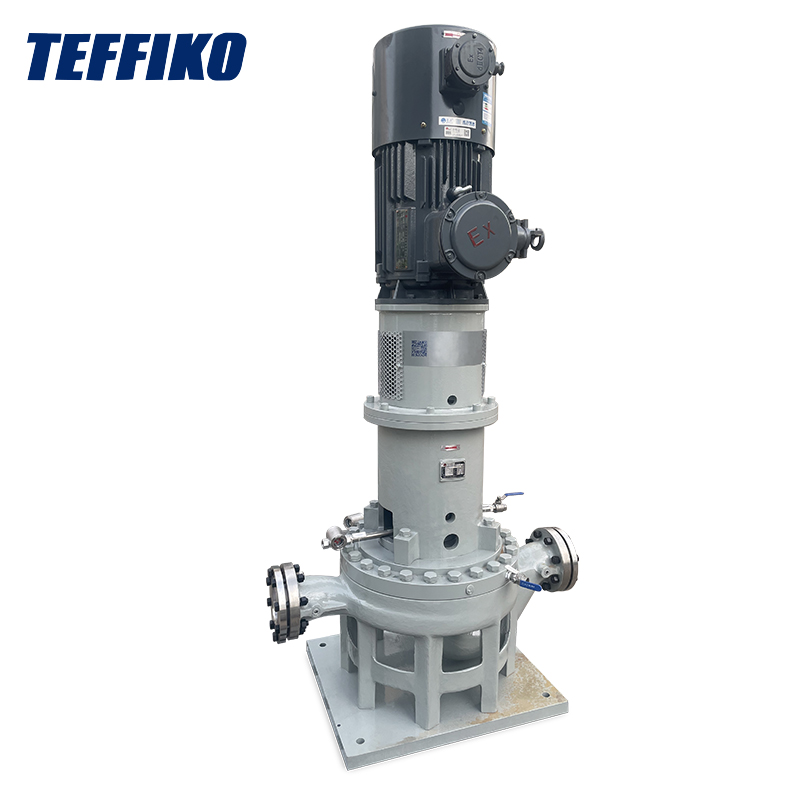

दOH3 केन्द्रापसारक पम्पयसले ममा गहिरो छाप छोडेको छ — तपाईले यसलाई जताततै भेट्टाउन सक्नुहुन्छ, तेल रिफाइनरीहरूको पाइप र्याक र भीडले भरिएको अपतटीय प्लेटफर्म डेकदेखि पावर प्लान्टहरूको उच्च-दबाव पाइपलाइन प्रणालीहरूसम्म। यसलाई अन्य पम्प मोडेलहरूबाट अलग राख्ने कुराहरू यसको भरपर्दो र टिकाउ विशेषताहरू हुन्: ठाडो डिजाइन जसले ठाउँ बचत गर्छ, सजिलो एसेम्बली र विघटनका लागि मोड्युलर संरचना, र उच्च तापक्रम, उच्च दबाब र संक्षारक मिडियालाई सामना गर्ने क्षमता। यो विशेष गरी औद्योगिक सेटिङहरूमा सबैभन्दा सामान्य कठिन समस्याहरू समाधान गर्न डिजाइन गरिएको जस्तो छ। तल, म यसको मुख्य भागहरू, वास्तविक कार्य सिद्धान्त, र कसरी यी डिजाइनहरू वास्तविक कारखाना सञ्चालन सर्तहरू अनुकूल हुन्छन् भङ्ग गर्नेछु।
OH3 को प्रदर्शन कुनै खाली कुरा होइन - प्रत्येक घटक औद्योगिक दुखाइ बिन्दुहरूलाई लक्षित गर्न सटीक-इन्जिनियर गरिएको छ। तिनीहरूलाई एक एक गरेर तोडौं:
OH1 जस्ता तेर्सो पम्पहरूको विपरीत, जसले पम्प बडीसँग बेयरिङ हाउजिङलाई एकीकृत गर्दछ, OH3 ले पम्प केसिङको माथि ठाडो रूपमा माउन्ट गरिएको स्वतन्त्र मोड्युलर बियरिङ कोष्ठक अपनाउँछ। यो डिजाइन औद्योगिक परिदृश्यहरूको लागि क्रान्तिकारी सफलता हो:
इम्पेलर र भोल्युटको संयोजन एक उत्तम मिलान हो, कम्प्युटेसनल फ्लुइड डाइनामिक्स (CFD) मार्फत अनुकूलित। व्यास ≥ DN80 भएका सबै मोडेलहरू डबल भोल्युटको साथ मानक हुन्छन् — यो सानो परिमार्जनले दक्षता र स्थिरतालाई दोब्बर बनाउँछ:
उच्च-दबाव, विषाक्त, वा उच्च-तापमान मिडिया ढुवानी गर्दा चुहावट एक घातक खतरा हो - तर OH3 को सील प्रणालीले यो चिन्तालाई पूर्ण रूपमा हटाउँछ:
"पाइपलाइन प्रत्यक्ष जडान" डिजाइन तंग ठाउँहरू र ऊर्जा बचत आवश्यकताहरूको लागि जीवनरक्षक हो। इनलेट र आउटलेट फ्ल्याङ्गहरू पाइपलाइन सेन्टरलाइनसँग सटीक रूपमा पङ्क्तिबद्ध छन्, थप माउन्टिंग आधारहरूको आवश्यकतालाई हटाउँदै, र फाइदाहरू प्रयोगको पहिलो दिनबाट स्पष्ट छन्:
यसको मूलमा, OH3 केन्द्रापसारक बलमा आधारित हुन्छ, तर तरल पदार्थको ढुवानीको प्रत्येक लिङ्क उच्च दबाव र उच्च स्थिरताको आवश्यकताहरू पूरा गर्न अनुकूलित गरिएको छ। म यसलाई सादा भाषामा चरणबद्ध रूपमा तोड्नेछु:
तरल पदार्थ सिधा जडान भएको इनलेट फ्ल्यान्ज मार्फत पम्पमा प्रवेश गर्दछ। फ्ल्यान्ज र पाइपलाइन बीचको सटीक पङ्क्तिबद्धताले सहज तरल प्रवाह सुनिश्चित गर्दछ (कुनै गडबड टर्ब्युलेन्स छैन), र इनलेट प्रवाह च्यानलको पालिश गरिएको भित्री पर्खालले घर्षण प्रतिरोध कम गर्दछ। यसले सुनिश्चित गर्दछ कि तरल पदार्थ इम्पेलरमा समान रूपमा प्रवाह हुन्छ - मैले याद गरेको छु कि यसले विरलै cavitation अनुभव गर्छ, सस्तो पम्पहरूको साथ एक सामान्य समस्या।
मोटरले पम्प शाफ्टलाई लचिलो युग्मन मार्फत घुमाउनको लागि ड्राइभ गर्दछ, जसले इम्पेलरलाई 1450-2900 rpm को उच्च गतिमा चलाउँछ। केन्द्रापसारक बलले इम्पेलरको केन्द्रबाट तरल पदार्थलाई यसको किनारहरूमा धकेल्छ, र तरल पदार्थ पछाडि-वक्र ब्लेडहरूबाट जाँदा, गति र दबाब दुवै एकैसाथ बढ्छ। यो चरण मोटरको मेकानिकल ऊर्जालाई तरल ऊर्जामा रूपान्तरण गर्ने मुख्य लिङ्क हो, र यो पम्पको सञ्चालनको कुञ्जी हो।
उच्च गतिको तरल पदार्थ त्यसपछि डबल भोल्युटमा प्रवेश गर्दछ। भोल्युटको सर्पिल प्रवाह च्यानलको क्रस-सेक्शनल क्षेत्र बिस्तारै विस्तार हुन्छ, तरल पदार्थलाई ढिलो गर्दै र यसको अधिकांश गतिज ऊर्जालाई स्थिर दबावमा रूपान्तरण गर्दछ ("प्रसार" भनिने प्रक्रिया)। सिमेट्रिक डिजाइनले समान दबाव वितरण सुनिश्चित गर्दछ, रेडियल बलहरू अफसेट गर्दै र पम्प शाफ्टलाई सहज रूपमा घुमाउँछ — पूर्ण भारमा पनि, त्यहाँ कुनै डगमगाउँदैन।
आउटलेट फ्ल्यान्ज मार्फत डिस्चार्ज हुनु अघि, तरल पदार्थ मेकानिकल सील प्रणाली मार्फत जान्छ। वसन्तको कार्य अन्तर्गत, स्थिर र घुमाउने सील घण्टीहरू कडा रूपमा सँगै फिट हुन्छन्, कडा बाधा बनाउँछन्। उच्च-दबाव मिडिया ढुवानी गर्दा पनि, मैले चुहावट समस्याहरूको सामना गरेको छैन। अन्तमा, दबाबयुक्त तरल पदार्थ पछिका प्रक्रियाहरूको आवश्यकताहरू पूरा गर्न डाउनस्ट्रीम पाइपलाइनमा प्रवेश गर्दछ।
पम्प सञ्चालनको क्रममा, मोड्युलर बेयरिङ कोष्ठकमा डबल-पङ्क्ति रोलर बियरिङहरूले लगातार घुमाउने पम्प शाफ्टलाई समर्थन गर्दछ, तरल प्रवाह र इम्पेलर थ्रस्टद्वारा उत्पन्न अक्षीय बलहरूद्वारा उत्पन्न रेडियल बलहरू अवशोषित गर्दछ। बिल्ट-इन स्प्ल्याश स्नेहन प्रणालीले बियरिङहरूलाई चिसो राख्छ — मैले यसलाई ४२५ डिग्री सेल्सियसमा ओभरहेट नगरी काम गरेको देखेको छु। थप रूपमा, यसलाई न्यूनतम मर्मत आवश्यक छ; तपाईंले नियमित निरीक्षणको क्रममा मात्र स्नेहक स्तर जाँच गर्न आवश्यक छ।
सहज रूपमा OH3 का फाइदाहरू प्रदर्शन गर्न, हामी यसलाई API 610 मानक अन्तर्गत दुई अन्य सामान्य OH श्रृंखला पम्पहरू (OH1 र OH2) सँग तुलना गर्छौं:
| तुलना आयाम | OH3 केन्द्रापसारक पम्प | OH1 केन्द्रापसारक पम्प | OH2 केन्द्रापसारक पम्प |
|---|---|---|---|
| स्थापना विधि | ठाडो पाइपलाइन प्रत्यक्ष जडान | आधार संग तेर्सो | आधार संग तेर्सो |
| चरणहरूको संख्या | एकल चरण | एकल चरण | दुई चरण |
| असर डिजाइन | मोड्युलर ठाडो असर कोष्ठक | पम्प शरीर संग एकीकृत | पम्प शरीर संग एकीकृत |
| रेडियल बल नियन्त्रण | डबल भोल्युट (रेडियल बलहरूको 90% अफसेट गर्दछ) | एकल भोल्युट (असंतुलित रेडियल बल) | एकल भोल्युट (असंतुलित रेडियल बल) |
| लागू परिदृश्यहरू | उच्च-दबाव, ठाउँ-प्रतिबन्धित वातावरण | मध्यम-कम टाउको, खुला ठाउँहरू | उच्च टाउको, खुला ठाउँहरू |
व्यक्तिगत अनुभवबाट, म विश्वस्तताका साथ भन्न सक्छु कि OH3 एपीआई 610 मानकको पालना गर्ने परिपक्व उत्पादन मात्र होइन तर टेफिकोको औद्योगिक विश्वसनीयता र इन्जिनियरिङ विवरणहरूको गहिरो बुझाइको प्रतिबिम्ब पनि हो। यसमा कुनै फैंसी वा बेकार सुविधाहरू छैन - प्रत्येक घटकले व्यावहारिक उद्देश्य प्रदान गर्दछ, प्रभावकारी रूपमा समस्याहरू समाधान गर्दछ जस्तै स्पेस बचत, सजिलो मर्मत, चरम अवस्थाहरूको प्रतिरोध, र चुहावट रोकथाम।
मानौं, यो बजारमा सस्तो विकल्प होइन, र मैले फेला पारेको छु कि मोड्युलर असर कोष्ठक साँच्चै अलि भारी छ। यद्यपि, यसको विश्वसनीयता प्रारम्भिक लगानी लागत अफसेट गर्न पर्याप्त भन्दा बढी छ। Teffiko ले उपकरण मात्र बेच्दैन - तिनीहरूले व्यावसायिक चयन सल्लाह र पूर्ण-जीवनचक्र समर्थन प्रदान गर्छन्। मैले उनीहरूको टोलीसँग धेरै पटक प्रश्नहरूको साथ परामर्श गरेको छु र सधैं द्रुत प्रतिक्रियाहरू प्राप्त गरेको छु। यो सहकारी मोडेलले कारखानाहरूलाई निरन्तर र सहज रूपमा सञ्चालन गर्न सक्षम बनाउँछ।
थप समाधान र वास्तविक केसहरूको लागि, आधिकारिक वेबसाइटमा जानुहोस्:www.teffiko.com.
-
