तरल मेसिनरी को भव्य परिदृश्य मा,टेफिकोलामो समयदेखि केन्द्रापसारक पम्पको क्षेत्रमा गहिरो संलग्न भएको छ।केन्द्रापसारक पम्पहरूतिनीहरूको सरल संरचना र विस्तृत अनुप्रयोग दायराको कारणले एक प्रमुख स्थान ओगटेको छ। यद्यपि त्यहाँ विभिन्न प्रकारका केन्द्रापसारक पम्पहरू छन्, लघु घरेलु बूस्टर पम्पहरूदेखि लिएर विशाल औद्योगिक जल निकासी स्टेशनहरू सम्म धेरै भिन्न रूपहरू सहित, तिनीहरूका मूल "अंगहरू" उल्लेखनीय रूपमा समान हुन्छन् जब तिनीहरूको आवरण हटाइन्छ।
आज, हामी क्लासिक टाइप बी पम्पहरू, आधुनिक IS पम्पहरू, र ठूलो-प्रवाह डबल-सक्शन पम्पहरू संयोजन गरेर केन्द्रापसारक पम्पहरूको संरचनात्मक विवरणहरू र विकास तर्कको गहन विश्लेषण गर्नेछौं।

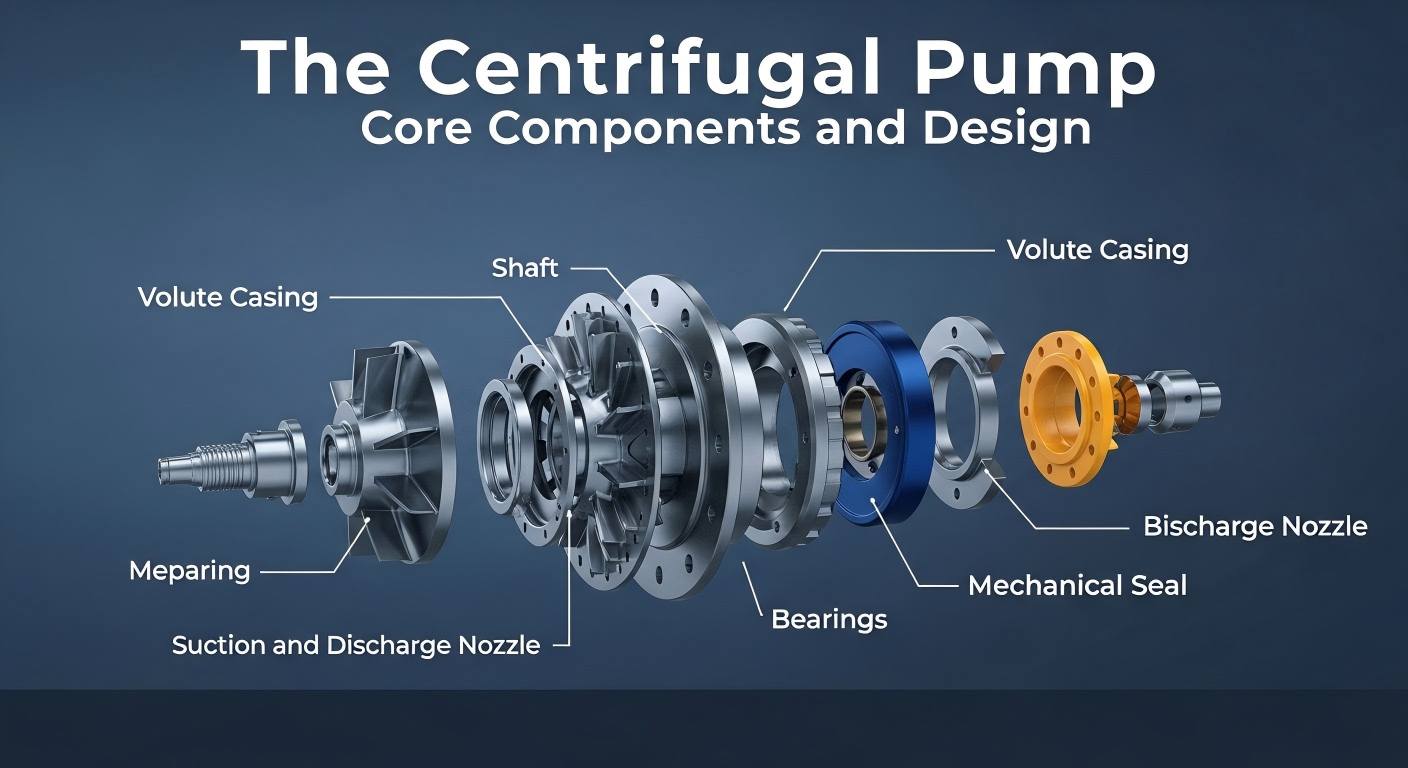

पम्प प्रकारको भिन्नताहरूको बावजुद, निम्न मुख्य घटकहरू केन्द्रापसारक पम्पहरूको आधारभूत ढाँचा बनाउँछन्:
केन्द्रापसारक पम्पहरूको सामान्य संरचना बुझिसकेपछि, हामी धेरै सामान्य प्रकारका केन्द्रापसारक पम्पहरू अन्वेषण गर्छौं, प्रत्येकमा विभिन्न कार्य अवस्थाहरूमा अनुकूलन गर्न केन्द्रित संरचनात्मक डिजाइनको साथ।
टाइप बी पम्प एक क्लासिक सेन्ट्रीफ्यूगल पम्प डिजाइन हो, पम्पको एक छेउ कोष्ठ भित्रको बियरिङहरूद्वारा समर्थित छ, जबकि इम्पेलरको साथ लगाइएको छेउ कोष्ठको बाहिर क्यान्टीलिभर गरिएको छ। पम्प बडी र पम्प कभरको संयोजनको आधारमा, टाइप बी पम्पहरू अगाडि-खुल्ने र रियर-ओपनिङ प्रकारहरूमा विभाजित छन्। रियर-ओपनिङ डिजाइनले मर्मतसम्भारको समयमा महत्त्वपूर्ण फाइदाहरू प्रदान गर्दछ: इम्पेलरसँग कोष्ठकलाई पम्पको इनलेट र आउटलेट पाइपलाइनहरू विच्छेद नगरी, मर्मत प्रक्रियालाई धेरै सरल बनाउँदै, कोष्ठक स्पिगट नटलाई ढीलो गरेर मात्र हटाउन सकिन्छ। टाइप बी पम्पहरूको अधिकांश अक्षीय बल इम्पेलरमा ब्यालेन्स प्वालहरूद्वारा सन्तुलित हुन्छ, र बाँकी बल बियरिङहरूले वहन गर्छ। यस प्रकारको पम्प संरचनामा सरल, सञ्चालनमा भरपर्दो, निर्माण र मर्मत गर्न सजिलो, र अत्यधिक अनुकूलनीय छ, त्यसैले यो एक पटक व्यापक रूपमा प्रयोग भएको थियो।
IS पम्प मुख्यधारा एकल-चरण एकल-सक्शन केन्द्रापसारक पम्प हो जसले बिस्तारै टाइप बी पम्पहरू प्रतिस्थापन गर्दैछ। यसलाई ऊर्जा दक्षता र सुविधा सुधार गर्न टाइप बी पम्पहरूको आधारमा अनुकूलित गरिएको छ। IS पम्पहरूको इम्पेलर सक्शन पोर्ट व्यास सामान्यतया ठूलो हुन्छ, र पम्प केसिङको सक्शन र डिस्चार्ज पोर्टहरू पनि सुधार गरिएको छ, पम्प बडी सीधा आधारमा समर्थित छ। समान कार्यसम्पादनका टाइप बी पम्पहरूसँग तुलना गर्दा, IS पम्पहरूसँग तिनीहरूको ऊर्जा-बचत विशेषताहरू प्रतिबिम्बित गर्ने, कम मूल्याङ्कन गरिएको पावर हुन्छ। IS पम्पहरूले रियर-ओपनिङ ढाँचा पनि अपनाउँछन्, थप परिष्कृत मर्मत सुविधाको साथ: घुमाउने भागहरू विस्तारित युग्मनको मध्यवर्ती जडान हटाएर, पम्प बडी, पाइपलाइनहरू र मोटरलाई डिसेम्बल नगरी मर्मतका लागि फिर्ता लिन सकिन्छ। IS पम्पहरू औद्योगिक र शहरी पानी आपूर्ति र निकास, साथै कृषि सिँचाइका लागि उपयुक्त छन्, र सफा पानी वा तरल पदार्थहरू सफा पानी जस्तै भौतिक र रासायनिक गुणहरू ढुवानी गर्न सक्छन्, तापक्रम 80 डिग्री सेल्सियस भन्दा बढी हुँदैन।
सिंगल-स्टेज डबल-सक्शन सेन्ट्रीफ्यूगल पम्प संरचनात्मक रूपमा टाइप बी पम्पहरूको दुई इम्पेलरहरू संयोजन गर्न बराबर छ, इम्पेलरको बायाँ र दायाँ दुवै तर्फबाट एकै समयमा तरल प्रवेश गर्दछ, यसको प्रवाह दर समान आकारको एकल-सक्शन पम्पको भन्दा धेरै ठूलो बनाउँछ। यसको रोटर दुबै छेउमा समर्थित छ, र पम्प आवरण सामान्यतया तेर्सो रूपमा विभाजित भोल्युट प्रकारको हुन्छ, दुई अर्ध-हेलिकल सक्शन चेम्बरहरूले पम्प आवरणको साथमा विभाजन संरचना बनाउँदछ। यो डिजाइनले ठूला प्रवाह दरहरू मात्र ह्यान्डल गर्दैन तर इम्पेलरमा सममित तरल प्रविष्टिको कारणले पम्पको अक्षीय बललाई पनि सन्तुलनमा राख्छ, अतिरिक्त अक्षीय बल सन्तुलन उपकरणको आवश्यकतालाई हटाउँछ। एउटै प्रवाह दरमा, डबल-सक्शन पम्पहरूमा सामान्यतया एकल-सक्शन पम्पहरू भन्दा राम्रो cavitation प्रतिरोध हुन्छ, जुन सजिलै वाष्पीकृत तरल पदार्थहरू वा उच्च सक्शन लिफ्ट अवस्थाहरूमा ढुवानीको लागि विशेष गरी महत्त्वपूर्ण छ। पम्पको शाफ्ट सील यन्त्रले प्रायः प्याकिङ सीललाई अपनाउछ, पानीको सील रिंगको साथ स्टफिङ बक्समा दबाबयुक्त पानीको परिचय दिएर चिसो र स्नेहनको लागि स्थापना गरिएको छ।
टाइप बी पम्पहरूको असभ्य स्थायित्वबाट, IS पम्पहरूको ऊर्जा बचत सटीकता, र डबल-सक्शन पम्पहरूको उत्कृष्ट प्रदर्शनसम्म, केन्द्रापसारक पम्पहरूको संरचनात्मक विकास सधैं दक्षता र मर्मत सुविधाका दुई मुख्य विषयहरूमा केन्द्रित छ। सामान्य कोर संरचनामा आधारित विभिन्न प्रकारका केन्द्रापसारक पम्पहरूको आफ्नै संरचनात्मक विशेषताहरू र विभिन्न औद्योगिक परिदृश्यहरूको आवश्यकताहरू पूरा गर्न प्रयोग गर्ने फाइदाहरू छन्।टेफिकोR&D र केन्द्रापसारक पम्पहरूको प्रयोगलाई व्यावसायिक टेक्नोलोजीसहित सशक्त बनाउन जारी राख्नेछ।
